W dobrze zaprojektowanej instalacji elektrycznej liczy się nie tylko źródło zasilania, ale też sposób jego rozprowadzenia po budynku. Szynoprzewody pozwalają prowadzić energię krótszą, bardziej uporządkowaną trasą niż klasyczne wiązki kabli, a przy tym ułatwiają późniejszą rozbudowę o kolejne odbiorniki lub oprawy. W tym tekście pokazuję, kiedy takie rozwiązanie ma sens, czym różni się wariant do rozdziału energii od oświetleniowego i na co zwrócić uwagę przy wyborze oraz montażu.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem systemu
- Do rozdziału energii stosuje się prefabrykowane trasy o prądach od 25 A do 5000 A, a w wybranych rodzinach nawet do 6300 A.
- W oświetleniu kluczowa jest liczba obwodów: wariant 1-fazowy jest prostszy, 3-fazowy daje większą kontrolę, a niskonapięciowy 48 V ułatwia smukły projekt i bezpieczniejszą pracę.
- Najważniejsze kryteria wyboru to prąd znamionowy, stopień IP, liczba punktów poboru, warunki środowiskowe i możliwość późniejszej rozbudowy.
- Przy większych obiektach zgodność z PN/EN 61439-1/2 i PN/EN 61439-6 oraz poprawna weryfikacja projektu są ważniejsze niż sama cena metra.
- Opłacalność zwykle wynika z szybszego montażu i prostszych zmian w przyszłości, a nie z najniższego kosztu początkowego.
Czym jest system szynowy i kiedy ma sens
Ja patrzę na takie rozwiązanie przede wszystkim jak na prefabrykowaną magistralę prądową, która porządkuje dystrybucję energii w budynku. To nie jest tylko wygodniejsza wersja kabla, ale inna logika prowadzenia zasilania: zamiast ciągnąć wiele osobnych linii, buduje się jedną trasę główną i w wybranych miejscach dodaje odgałęzienia lub oprawy. W praktyce najlepiej sprawdza się to tam, gdzie odbiorników jest dużo, układ pomieszczeń zmienia się z czasem albo ważna jest szybka przebudowa bez dużego bałaganu w instalacji.
Warto od razu rozdzielić dwa światy. Z jednej strony mamy systemy do rozdziału energii elektrycznej w obiektach przemysłowych, handlowych i technicznych. Z drugiej strony są rozwiązania oświetleniowe, które służą do zasilania i pozycjonowania reflektorów, spotów czy modułów LED. Oba pracują na podobnej zasadzie mechanicznej, ale ich zastosowanie, obciążenia i wymagania bezpieczeństwa są już zupełnie inne.
To rozwiązanie ma sens szczególnie wtedy, gdy instalacja ma być elastyczna: magazyn zmienia układ stanowisk, sklep rotuje ekspozycją, a hala produkcyjna dostaje nowe linie technologiczne. W takich miejscach klasyczne okablowanie szybko staje się kłopotliwe, bo każda zmiana oznacza kolejne prace montażowe i przerwy w działaniu. To prowadzi wprost do pytania, z czego taki system się składa i dlaczego jest łatwiejszy w rozbudowie niż zwykła linia kablowa.
Jak jest zbudowany i dlaczego ułatwia rozbudowę
Najprościej rzecz ujmując, taki układ składa się z odcinków szyn, obudowy, łączników, zasilania początkowego i punktów odgałęźnych. W rozwiązaniach energetycznych przewodnikami bywają elementy miedziane albo aluminiowe, a całość zamyka obudowa dobrana do środowiska pracy. W instalacjach oświetleniowych dochodzą adaptery opraw, które pozwalają przepinać reflektory bez przerabiania całej trasy.
Największą zaletą jest dla mnie możliwość szybkiego podłączenia odbiornika w dowolnym, wcześniej przewidzianym miejscu. Zamiast rozcinać przewody i budować nową gałąź od zera, korzysta się z odgałęźników lub modułów poboru mocy. To skraca prace montażowe i ułatwia późniejsze zmiany układu bez większej ingerencji w resztę instalacji.
Najważniejsze elementy, które warto sprawdzić
- Odgałęzienia - decydują o tym, jak łatwo dołączysz nowe odbiory bez przebudowy trasy.
- Stopień ochrony IP - pokazuje, jak dobrze obudowa znosi pył i wilgoć.
- Elementy łączeniowe i kompensacyjne - mają znaczenie na dłuższych odcinkach i przy zmianach temperatury.
- Punkty zasilania - wpływają na spadki napięcia i rozkład obciążenia.
- Bariery i przegrody - są ważne w miejscach o podwyższonym ryzyku pożaru lub wrażliwych strefach technicznych.
W praktyce dobra trasa szynowa nie tylko przewodzi prąd, ale też pozwala go bezpiecznie kontrolować i rozbudowywać. Gdy już wiadomo, jak działa, sensowniej staje się porównanie konkretnych wariantów i ich zakresów pracy.
Jakie warianty spotkasz na rynku
Tu najważniejsze jest jedno: nie ma jednego „uniwersalnego” rozwiązania. Inaczej dobiera się system do hali produkcyjnej, a inaczej do salonu sprzedaży albo kuchni w mieszkaniu. Poniżej rozróżniam najczęstsze grupy, bo to właśnie one najczęściej decydują o tym, czy inwestycja będzie praktyczna, czy tylko efektowna na papierze.

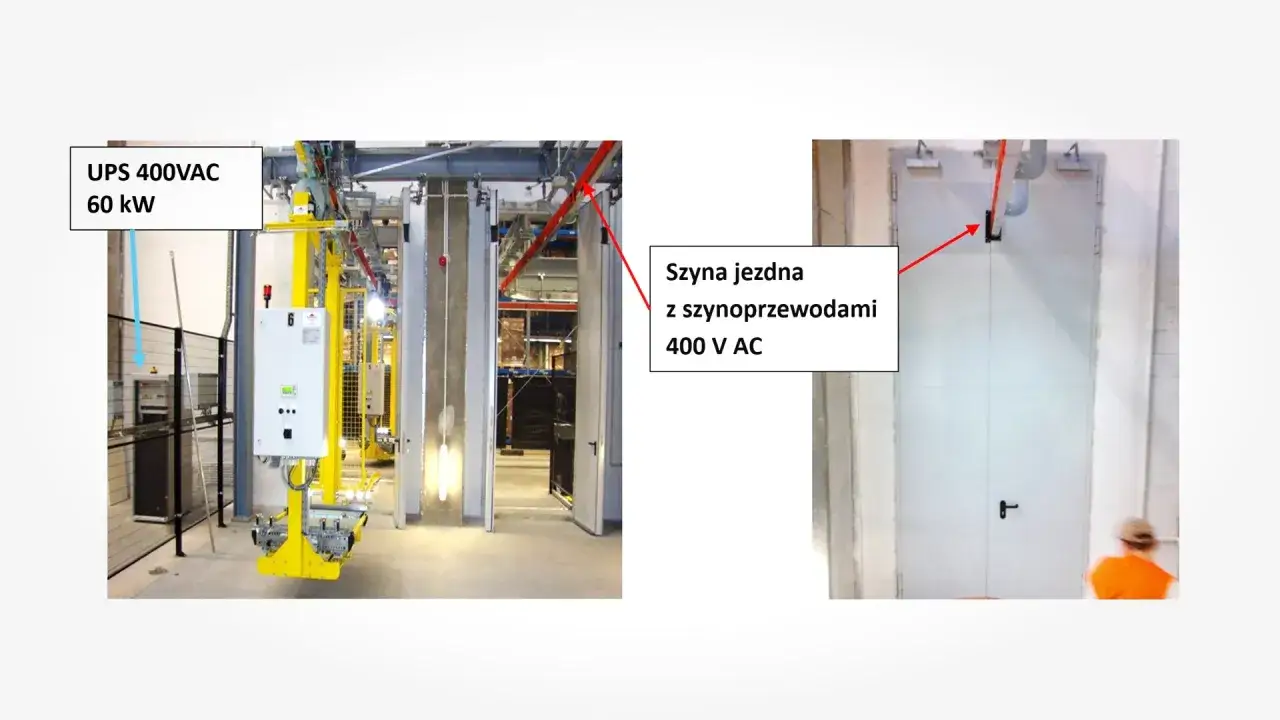

Do rozdziału energii
| Wariant | Typowy zakres | Gdzie się sprawdza | Co daje | Ograniczenia |
|---|---|---|---|---|
| Mała moc | 25-63 A | Obwody pomocnicze, mniejsze strefy techniczne, prostsze odcinki zasilania | Kompletne, zwarte rozwiązanie do mniejszych obciążeń | Nie jest przeznaczony do dużych mocy ani rozbudowanych ciągów odbiorczych |
| Średnia moc | 160-1000 A | Hale, obiekty komercyjne, linie technologiczne, większe strefy dystrybucji | Dobra równowaga między elastycznością a nośnością | Wymaga starannego planu obciążenia i miejsc poboru |
| Duża moc | 630-5000 A, a w wybranych rodzinach do 6300 A | Centra danych, duże zakłady, stacje ładowania, główne trasy zasilające | Wysoka wydajność i łatwiejsza rozbudowa dużych obiektów | Wyższy koszt projektu i większe znaczenie detali montażowych |
Do oświetlenia
| Wariant | Jak pracuje | Najlepsze zastosowanie | Plusy | Na co uważać |
|---|---|---|---|---|
| 1-fazowy 230 V | Wszystkie oprawy działają na jednym obwodzie | Domy, kuchnie, mniejsze sklepy, proste aranżacje | Najprostszy montaż i zwykle najniższy koszt wejścia | Brak niezależnego sterowania strefami światła |
| 3-fazowy | Trzy niezależnie przełączane obwody | Retail, galerie, biura, większe wnętrza ekspozycyjne | Duża elastyczność i wygodne strefowanie światła | Projekt wymaga lepszego planu scen świetlnych |
| 48 V magnetyczny | Pracuje niskonapięciowo z zewnętrznym zasilaczem | Nowoczesne wnętrza, showroomy, eleganckie strefy mieszkalne | Smukły wygląd i wysoka swoboda aranżacyjna | Trzeba przewidzieć miejsce na zasilacz i sterowanie |
Jeśli miałbym wskazać najczęstszy błąd na etapie wyboru, to jest nim mylenie prostoty z oszczędnością. Najtańszy wariant na starcie nie zawsze wygrywa po roku czy dwóch, kiedy trzeba dodać kolejne odbiory albo zmienić układ światła. Przy doborze nie chodzi więc o sam katalog, ale o dopasowanie wariantu do obiektu i stylu użytkowania.
Na co zwrócić uwagę przy wyborze
Gdy oceniam projekt, nie zaczynam od wyglądu profilu ani od ceny za metr. Najpierw sprawdzam obciążenie, środowisko pracy i to, czy instalacja ma się rozwijać. Dopiero potem przechodzę do szczegółów wykonania. To podejście oszczędza najwięcej problemów, bo większość późniejszych kłopotów wynika nie z samego produktu, lecz z błędnego założenia na początku.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Prąd znamionowy | Czy system ma zapas względem realnego i przyszłego obciążenia | Za mały zapas oznacza przegrzewanie i brak miejsca na rozwój |
| Warunki środowiskowe | Pył, wilgoć, temperatura, chemia, drgania | Od tego zależy dobór IP, materiałów i sposobu montażu |
| Harmoniczne | Czy odbiorniki są nieliniowe, np. LED, elektronika mocy, napędy | Wysokie harmoniczne zwiększają straty i obciążenie termiczne |
| Liczba punktów poboru | Ile odgałęzień trzeba dziś i ile może dojść później | To wpływa na elastyczność całej trasy |
| Możliwość rozbudowy | Czy system pozwala dopiąć kolejne odbiory bez dużej przebudowy | To zwykle główny powód, dla którego inwestor wybiera system szynowy |
| Zgodność z normami | PN/EN 61439-1/2 i PN/EN 61439-6 w układach rozdziału | Bez tego trudno mówić o bezpiecznym i poprawnie zweryfikowanym rozwiązaniu |
Ja zwykle zostawiam też rezerwę na przyszłe zmiany: dodatkowe stanowiska, nowe oprawy, inne strefy zasilania albo zmianę układu hali. To drobiazg, który w praktyce decyduje o tym, czy instalacja pozostanie wygodna przez lata, czy po pierwszej przebudowie zacznie przeszkadzać. Sama specyfikacja to dopiero połowa decyzji, bo równie ważne są montaż i bezpieczeństwo w eksploatacji.
Montaż i bezpieczeństwo bez skrótów
Przy takim systemie nie uznaję półśrodków. Projekt i odbiór powinny być prowadzone przez osoby, które rozumieją nie tylko elektrykę, ale też warunki pracy obiektu, strefy zagrożenia i wymagania normowe. W układach niskonapięciowych podstawą jest weryfikacja zgodna z PN/EN 61439-1/2, a dla systemów kanałowych szyn zbiorczych dochodzi PN/EN 61439-6. To nie jest formalność do odhaczenia, tylko realny filtr bezpieczeństwa.
W instalacjach dużej mocy ważna jest też odporność na zwarcia i odpowiednie prowadzenie trasy. Im dłuższy odcinek i im większe obciążenia, tym większe znaczenie mają rozmieszczenie podpór, punkty zasilania oraz poprawnie zaprojektowane przejścia przez strefy techniczne. W obiektach o większym ryzyku pożarowym albo w miejscach z dużą liczbą ludzi zwracam uwagę na bariery ogniowe, bo to one często decydują o tym, czy system będzie pasował do wymogów obiektu.
Przeczytaj również: Jak otworzyć skrzynkę elektryczną bez klucza i uniknąć problemów
Najczęstsze błędy, które widzę najczęściej
- Zbyt mała rezerwa mocy i brak miejsca na kolejne odbiory.
- Ignorowanie warunków środowiskowych, zwłaszcza pyłu, wilgoci i temperatury.
- Nieuwzględnienie harmonicznych przy odbiornikach LED i elektronice mocy.
- Brak planu na przyszłe zmiany układu hali, sklepu albo biura.
- Mieszanie osprzętu oświetleniowego z myśleniem typowym dla klasycznej rozdzielnicy.
Jeśli ten etap jest zrobiony dobrze, instalacja działa cicho i bezobsługowo przez lata. Po tych zasadach łatwiej ocenić, gdzie system daje realny zysk, a gdzie pozostaje tylko estetycznym dodatkiem.
Gdzie to rozwiązanie daje najlepszy efekt w domu i biznesie
Największą wartość widzę tam, gdzie przestrzeń nie jest statyczna. W magazynie łatwo zmienić układ regałów, w sklepie przestawia się ekspozycję, w showroomie rotuje się produkty, a w biurze open space dochodzą nowe strefy pracy. System szynowy pozwala reagować na te zmiany bez rozkuwania sufitu i bez przebudowy całej instalacji.
W praktyce najlepiej działają takie zastosowania:
- Hale i magazyny - bo trzeba szybko dołączać kolejne punkty poboru albo przesuwać oświetlenie nad nowym układem stanowisk.
- Sklepy i galerie - bo światło musi wspierać ekspozycję, a nie tylko ją oświetlać.
- Centra danych i obiekty techniczne - bo liczy się porządek, czytelny serwis i możliwość rozbudowy bez chaosu.
- Biura i przestrzenie usługowe - bo zmiany aranżacyjne są tam normalnym scenariuszem, nie wyjątkiem.
- Domy i apartamenty - zwłaszcza w kuchni, salonie i strefach z dużą liczbą punktów świetlnych.
W wersjach oświetleniowych ważny jest też efekt energetyczny. Dobrze zaprojektowane strefowanie pozwala zapalać tylko tę część światła, która jest faktycznie potrzebna, a to w budynku użytkowym realnie przekłada się na niższe zużycie energii. Jeżeli projekt ma łączyć estetykę z oszczędnością, właśnie tutaj najłatwiej zobaczyć sens całego rozwiązania. Na koniec zostaje jeszcze praktyka zamówienia, czyli kilka punktów, które sam sprawdzam przed podpisaniem oferty.
Co sprawdziłbym przed zamówieniem, żeby układ nie zestarzał się po roku
- Czy projekt przewiduje nie tylko dzisiejsze obciążenie, ale też najbliższą rozbudowę.
- Czy liczba punktów poboru lub opraw nie okaże się za mała po pierwszej zmianie układu wnętrza.
- Czy system ma właściwy stopień ochrony do warunków pracy, a nie tylko do katalogu.
- Czy wykonawca uwzględnił rezerwy na serwis, dostęp i ewentualne przełożenie elementów.
- Czy dokumentacja potwierdza zgodność z właściwą normą i zakresem zastosowania.
- Czy instalacja będzie łatwa do utrzymania w czystości i bezpieczna w codziennej eksploatacji.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: projektuj trasę tak, jakby budynek miał zmienić się za dwa lata, nie tak, jak wygląda dziś. Wtedy system szynowy naprawdę pracuje na efektywność energii, a nie tylko porządkuje instalację na papierze.
