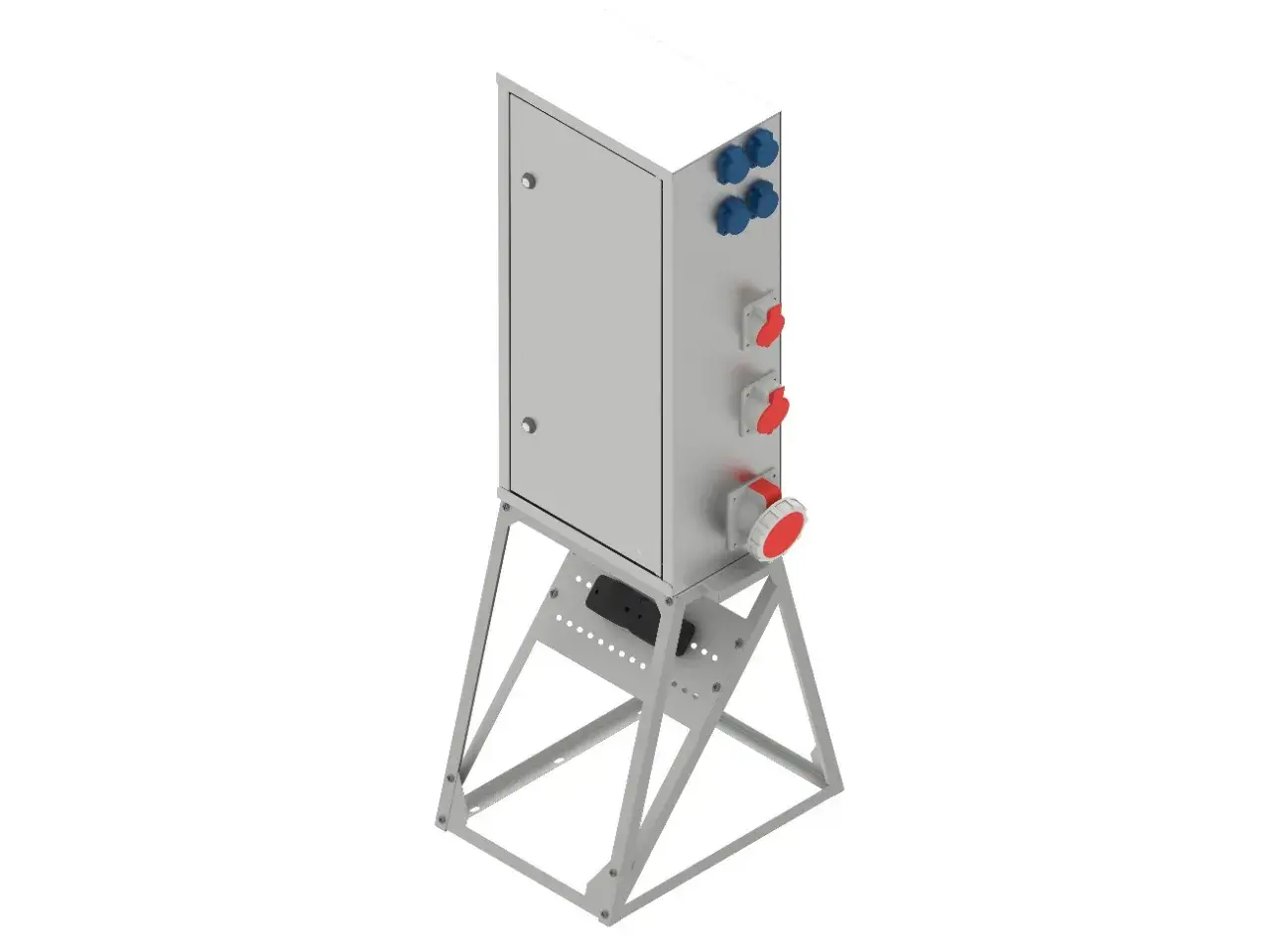

Na placu budowy najwięcej problemów robi nie sama dostępność prądu, tylko sposób, w jaki zostaje on bezpiecznie rozdzielony na narzędzia, oświetlenie i sprzęt pomocniczy. Potoczna erbetka jest właśnie takim mobilnym punktem zasilania: ma dostarczyć energię tam, gdzie pracują ludzie, i jednocześnie ograniczyć ryzyko przeciążenia, porażenia albo zwykłego chaosu z kablami. W tym tekście pokazuję, jak działa taka rozdzielnica, co powinno się w niej znaleźć, jak ją dobrać do realnego obciążenia i które błędy na budowie kosztują najwięcej.
Najważniejsze rzeczy, które warto wiedzieć o budowlanej rozdzielnicy
- Rozdzielnica budowlana rozdziela jedno zasilanie na kilka bezpiecznych obwodów, zwykle 230 V i 400 V.
- Na zewnątrz praktycznym minimum jest IP44, a w trudniejszych warunkach warto celować wyżej.
- Najważniejsze zabezpieczenia to wyłącznik różnicowoprądowy, zabezpieczenia nadprądowe i poprawne uziemienie.
- Dobór zaczynam od mocy odbiorników, liczby gniazd i długości trasy zasilania, nie od samej ceny.
- Najtańsza skrzynka bywa pozorną oszczędnością, jeśli zabraknie jej obwodów albo ochrony dla narzędzi.
Czym jest rozdzielnica budowlana i po co się ją stosuje
Najprościej mówiąc, to mobilny punkt rozdziału energii na czas prac tymczasowych. Doprowadzasz do niego zasilanie z przyłącza lub z instalacji placu budowy, a potem rozprowadzasz je na kilka obwodów roboczych: do piły, mieszarki, odkurzacza, oświetlenia, ładowarek i sprzętu pomiarowego. Taka rozdzielnica nie produkuje energii, tylko porządkuje jej przepływ i pilnuje, żeby każdy odbiornik dostał właściwe zabezpieczenie.
W praktyce różnica między nią a zwykłą listwą z domu jest ogromna. Na budowie pracują urządzenia o większym poborze mocy, warunki są wilgotne, zakurzone i często zmienne, a zasilanie musi znosić częste przepięcia, przepinanie wtyczek i transport między stanowiskami. Dobrze dobrana skrzynka sprawdza się więc nie tylko przy budowie domu, ale też przy remontach, pracach instalacyjnych i ekipach montujących fotowoltaikę, które potrzebują zasilania w terenie.
Jeżeli mam wskazać jedną rzecz, która od razu odróżnia rozsądne rozwiązanie od prowizorki, to jest nią podział na osobne obwody. Dzięki temu nie wyłączasz całego placu budowy, gdy jedno narzędzie robi zwarcie albo przeciąża linię. Skoro wiadomo już, do czego ta skrzynka służy, warto zajrzeć do środka i zobaczyć, co naprawdę decyduje o bezpieczeństwie.
Jak wygląda dobra rozdzielnica budowlana od środka
W dobrej rozdzielnicy liczy się nie tylko liczba gniazd, ale przede wszystkim logika zabezpieczeń. Ja patrzę na nią jak na mały układ dystrybucyjny: ma wejście zasilania, główny wyłącznik, ochronę przeciwporażeniową, zabezpieczenia nadprądowe dla obwodów i odpowiednio dobraną obudowę. W praktyce najczęściej spotyka się układy z gniazdami 230 V oraz gniazdami siłowymi 400 V, bo właśnie taki miks jest na budowie najbardziej użyteczny.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Wyłącznik główny | Odłącza całą rozdzielnicę jednym ruchem | Powinien być łatwo dostępny i czytelnie opisany |
| Wyłącznik różnicowoprądowy | Chroni przed skutkami upływu prądu do ziemi | Warto sprawdzać przyciskiem testowym i nie omijać go w praktyce |
| Zabezpieczenia nadprądowe | Odcinają przeciążony lub uszkodzony obwód | Powinny być dobrane osobno do gniazd i odbiorników |
| Gniazda 230 V i 400 V | Zasilają narzędzia lekkie i urządzenia większej mocy | Liczba i układ muszą odpowiadać realnej pracy, nie katalogowi |
| Obudowa i przepusty kablowe | Chronią aparaturę przed wodą, pyłem i uderzeniami | Szczelność ma znaczenie tylko wtedy, gdy całość jest poprawnie zmontowana |
| Przewód zasilający | Doprowadza energię z przyłącza do rozdzielnicy | Powinien być odporny mechanicznie i dobrany do obciążenia |
W dobrze zaprojektowanym zestawie czasem pojawia się też licznik energii, ogranicznik przepięć albo osobne wyłączenia dla poszczególnych gniazd. To nie są dodatki „na pokaz” - przy większej inwestycji ułatwiają rozliczenie podwykonawców, a przy wrażliwym sprzęcie po prostu zmniejszają liczbę problemów. Kiedy wiesz, co powinno być w środku, łatwiej dobrać wariant do konkretnej budowy, a właśnie od tego zależy, czy sprzęt będzie pomagał, czy tylko zajmował miejsce.
Jak dobrać model do budowy domu, remontu albo pracy ekipy PV
Dobór zaczynam zawsze od odpowiedzi na trzy pytania: co będzie zasilane, ile punktów poboru jest potrzebnych i jak długa będzie trasa zasilania. Dopiero potem patrzę na obudowę i cenę. Na budowie domu jednorodzinnego często wystarcza kompaktowa rozdzielnica mobilna, ale przy kilku ekipach naraz albo przy większej inwestycji szybko okazuje się, że warto od razu kupić wersję z większą liczbą obwodów i lepszą separacją zabezpieczeń.
| Sytuacja | Co zwykle się sprawdza | Na co uważać |
|---|---|---|
| Budowa domu jednorodzinnego | Mobilna rozdzielnica z gniazdami 230 V, jednym lub dwoma gniazdami 400 V i zabezpieczeniem różnicowoprądowym | Piły, mieszarki, odkurzacze i ładowarki pracują często jednocześnie, więc przydaje się zapas mocy 20-30% |
| Remont mieszkania lub domu | Kompaktowy zestaw z kilkoma gniazdami 230 V i łatwym transportem | Liczy się szybkość rozstawienia i brak plątaniny przedłużaczy |
| Ekipa montująca fotowoltaikę | Rozwiązanie odporne na warunki zewnętrzne, z porządną ochroną obudowy i wygodnym wyłączaniem obwodów | Narzędzia pomiarowe i elektronarzędzia nie lubią spadków napięcia ani przypadkowego odłączania |
| Większy plac budowy | Rozdzielnica stacjonarna lub większy zestaw przenośny z większą liczbą obwodów i opcjonalnym licznikiem | Przy kilku podwykonawcach opłaca się myśleć o rozliczeniu energii od samego początku |
Jeśli chodzi o ceny, rynek jest szeroki. W ofertach detalicznych widzę dziś proste modele za około 250-300 zł, sensowne konfiguracje z 32 A, 16 A i kilkoma gniazdami 230 V za około 500-700 zł, a bardziej rozbudowane wersje z licznikiem lub większą liczbą obwodów potrafią przekroczyć 1000 zł. To ważna różnica, ale sama cena niczego nie przesądza - tańszy model może być wystarczający, jeśli obciążenie jest małe, a droższy i tak okaże się zbyt skromny, jeśli sprzęt pracuje ciężko przez cały dzień. Właśnie dlatego następna sekcja schodzi na wymagania bezpieczeństwa, bo tu nie warto liczyć na domysły.
Bezpieczeństwo i normy, które mają znaczenie na budowie
Jeżeli rozdzielnica ma pracować na budowie, sama deklaracja „do zastosowań zewnętrznych” nie wystarczy. W praktyce szukam zgodności z PN-EN 61439-4, czyli normą dotyczącą zestawów przeznaczonych do instalowania na placu budowy. To ważne, bo opisuje ona wymagania dla urządzeń niskonapięciowych używanych w tymczasowych miejscach pracy, a właśnie tam najłatwiej o błędy montażowe i eksploatacyjne.
| Wymaganie | Co oznacza w praktyce |
|---|---|
| PN-EN 61439-4 | Rozdzielnica jest projektowana do warunków typowych dla placu budowy, a nie do spokojnego wnętrza biura |
| IP44 | Minimum praktyczne na zewnątrz, bo obudowa lepiej znosi bryzgi wody i pył |
| Wyłącznik różnicowoprądowy 30 mA | Kluczowa ochrona przeciwporażeniowa dla obwodów gniazdowych |
| Układ TN-S | Rozdziela przewód ochronny i neutralny, co poprawia działanie ochrony |
| Poprawne uziemienie | Bez niego nawet dobra obudowa nie daje pełnego bezpieczeństwa |
Państwowa Inspekcja Pracy poświęca instalacjom elektrycznym na budowie osobne materiały, bo to jeden z obszarów, gdzie zagrożenia są naprawdę częste. I to nie jest przesada: na placu budowy prąd pracuje w wilgoci, w kurzu, przy częstych przepięciach i przy urządzeniach przenoszonych z miejsca na miejsce. Jeśli do tego dochodzi brak pomiarów albo wyłączone zabezpieczenie, ryzyko rośnie natychmiast. Dlatego ja nigdy nie traktuję rozdzielnicy jako „gotowca z pudełka” - po montażu powinna być sprawdzona, opisana i odebrana pomiarowo. Gdy te warunki są spełnione, dopiero wtedy można mówić o normalnej eksploatacji, a nie o prowizorce.
Najczęstsze błędy, które psują całą instalację
Większość problemów na budowie nie bierze się z wad samej rozdzielnicy, tylko z tego, jak jest używana. To w praktyce dobra wiadomość, bo część błędów da się wyeliminować od razu, jeszcze przed pierwszym uruchomieniem. Poniżej zebrałem te, które widuję najczęściej i które najłatwiej robią szkody.
| Błąd | Skutek | Jak zrobić to lepiej |
|---|---|---|
| Wpinanie zbyt wielu odbiorników do jednego obwodu | Przeciążenie, przegrzewanie i wyłączanie zabezpieczeń | Rozdzielić narzędzia na kilka gniazd i kilka osobnych obwodów |
| Używanie cienkich, domowych przedłużaczy | Spadki napięcia, straty mocy i uszkodzenia izolacji | Stosować przewody przeznaczone do pracy w terenie, odporne mechanicznie |
| Stawianie rozdzielnicy w błocie lub kałuży | Ryzyko zwarcia, korozji i błędów eksploatacyjnych | Zapewnić suchą, stabilną i widoczną lokalizację |
| Wyłączanie RCD, bo „ciągle wybija” | Utrata podstawowej ochrony przed porażeniem | Szukam przyczyny, a nie omijam zabezpieczenia |
| Brak okresowych oględzin | Luźne złącza, uszkodzone gniazda i niespodziewane awarie | Regularnie sprawdzać obudowę, wtyki, przewody i działanie testu RCD |
| Mieszanie gniazd 230 V i 400 V bez planu | Chaotyczne podłączenia i błędy po stronie użytkowników | Opisać gniazda i trzymać stały układ dla ekipy |
Te błędy wyglądają banalnie, ale właśnie one najczęściej powodują przerwy w pracy, a czasem także kosztowne uszkodzenia narzędzi. Jeśli instalacja ma działać długo i bez stresu, warto myśleć o niej jak o małej infrastrukturze, a nie jak o zwykłej skrzynce z gniazdami. To prowadzi do ostatniego, bardzo praktycznego pytania: jak taki sprzęt sprawdza się w różnych typach inwestycji?
Jak to wygląda w praktyce na różnych inwestycjach
Największa różnica między inwestycjami nie polega na samym napięciu, tylko na sposobie pracy. Inaczej wygląda budowa domu jednorodzinnego, inaczej remont, a jeszcze inaczej montaż instalacji PV na dachu lub przy gruncie. Ja patrzę na to tak: im więcej ludzi, narzędzi i równoległych zadań, tym bardziej opłaca się kupić rozdzielnicę z zapasem obwodów i lepszą organizacją zasilania.
| Typ inwestycji | Najważniejszy priorytet | Co zwykle się sprawdza |
|---|---|---|
| Budowa domu | Uniwersalność | Mobilny zestaw z 230 V i 400 V, który obsłuży narzędzia ręczne, mieszarki i oświetlenie |
| Remont i wykończeniówka | Mobilność i prostota | Kompaktowa rozdzielnica z łatwym transportem i szybkim podłączeniem |
| Montaż fotowoltaiki | Odporność i porządek w zasilaniu | Rozwiązanie odporne na kurz, wilgoć i częste przepinanie narzędzi pomiarowych |
| Większa budowa z podwykonawcami | Rozliczenie i podział pracy | Rozdzielnica z licznikiem, większą liczbą obwodów i czytelnym oznaczeniem gniazd |
W przypadku ekip od fotowoltaiki szczególnie dobrze widać, że dobra organizacja zasilania skraca czas pracy. Jeśli narzędzia są podłączane sprawnie, a rozdzielnica stoi tam, gdzie trzeba, zespół nie traci czasu na szukanie odpowiedniego gniazda albo walkę z przeciążeniem. To niby drobiazg, ale w skali całej inwestycji robi realną różnicę. Na koniec zostaje szybka kontrola przed pierwszym podaniem napięcia, bo to właśnie ona najczęściej decyduje o tym, czy sprzęt będzie działał bezawaryjnie od pierwszego dnia.
Co sprawdzam przed pierwszym podaniem napięcia
Zanim rozdzielnica zacznie pracować, robię krótką, ale konkretną kontrolę. To nie jest formalność dla papieru, tylko ostatni moment, żeby wyłapać problem, zanim zamieni się w przestój albo awarię. Taka lista zajmuje kilka minut, a potrafi oszczędzić cały dzień nerwów.
- Sprawdzam stan obudowy, zamknięć i przepustów kablowych.
- Patrzę, czy gniazda są opisane i czy wtyczki pasują do ich standardu.
- Testuję działanie wyłącznika różnicowoprądowego przyciskiem testowym.
- Oglądam przewód zasilający pod kątem przetarć, zagięć i uszkodzeń izolacji.
- Upewniam się, że rozdzielnica stoi sucho, stabilnie i nie jest narażona na bezpośrednie zalanie.
- Sprawdzam, czy obciążenie jest rozłożone na kilka obwodów, a nie wciśnięte w jedno gniazdo.
- W większych realizacjach proszę o potwierdzenie pomiarów i odbioru przez osobę z odpowiednimi uprawnieniami.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: lepsza jest rozdzielnica prostsza, ale poprawnie dobrana i pomierzona, niż rozbudowana skrzynka z przypadkowymi gniazdami i niepewną ochroną. Na budowie energia ma być dostępna tam, gdzie jest potrzebna, ale przede wszystkim ma być prowadzona w sposób przewidywalny i bezpieczny.
