Stacja transformatorowa to jeden z tych elementów sieci, o których na co dzień mało kto myśli, dopóki nie trzeba zwiększyć mocy przyłączeniowej, uporządkować rozdziału energii albo rozwiązać problemów z napięciem. W praktyce patrzę na nią nie jak na pojedyncze urządzenie, ale jak na punkt, w którym sieć zmienia poziom napięcia, dzieli moc na kolejne obwody i przygotowuje ją do bezpiecznego użycia przez odbiorców. W tym artykule wyjaśniam, jak taki obiekt działa, z czego się składa, kiedy ma sens w domu lub firmie oraz jakie są koszty i ograniczenia, o których łatwo zapomnieć na etapie planowania.
Najważniejsze informacje w skrócie
- Napięcie w sieci jest obniżane stopniowo, bo to zmniejsza prąd płynący w przewodach i ogranicza straty.
- W Polsce najczęściej spotyka się poziomy 400/220 kV, 110 kV, 15/20 kV i 0,4 kV.
- Najważniejsze elementy takiego obiektu to transformator, rozdzielnice SN i nN, zabezpieczenia, uziemienie oraz system nadzoru.
- Własny punkt zasilania ma sens głównie w firmach, magazynach, obiektach przemysłowych, centrach ładowania i dużych instalacjach OZE.
- Koszt budowy lub modernizacji zwykle liczony jest od setek tysięcy złotych do wielu milionów, zależnie od skali i wymagań operatora.
- Największe ryzyka to niedoszacowanie mocy, brak rezerwy na rozbudowę, zbyt słaby nadzór i niedopasowanie do warunków sieci.

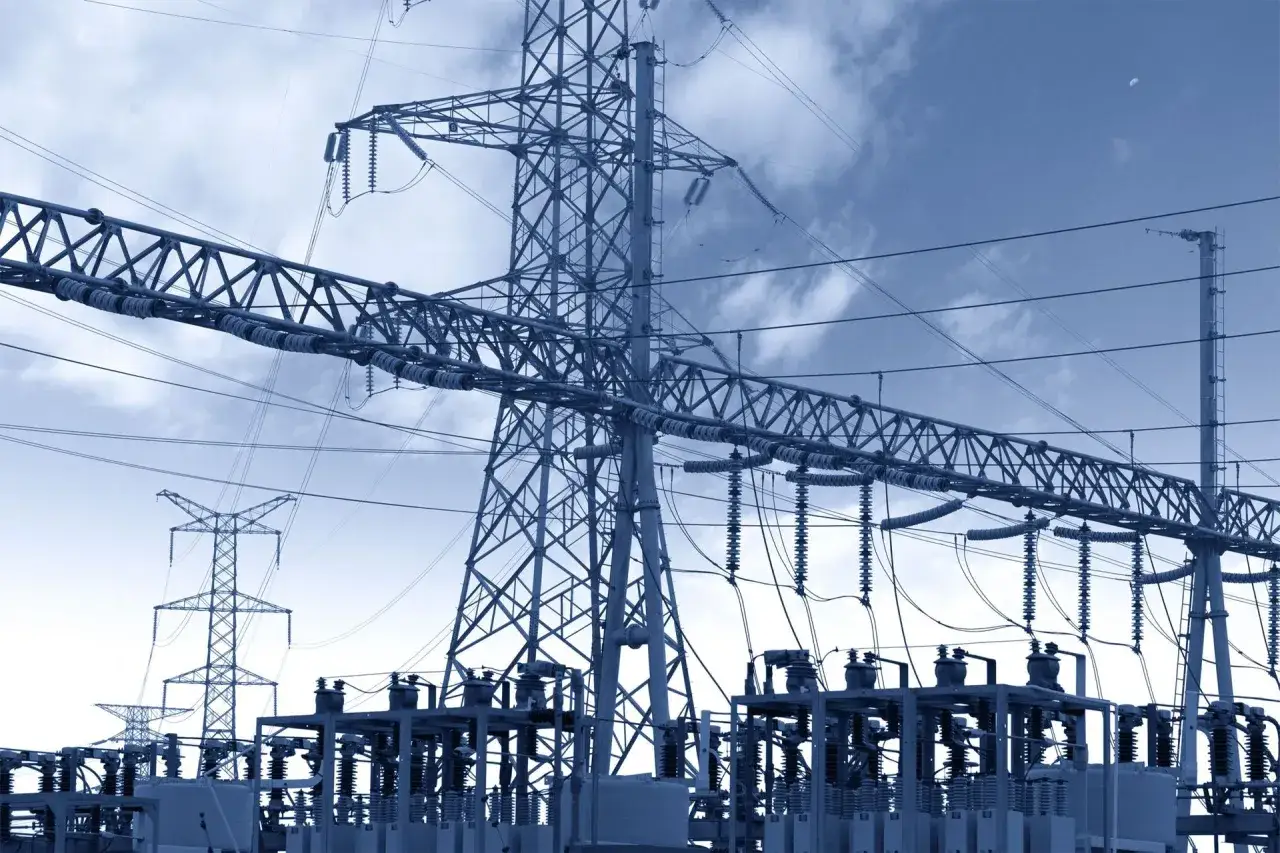

Jak działa punkt transformacji energii
Najprościej mówiąc, chodzi o zmianę napięcia tak, aby energia mogła być przesyłana i rozdzielana możliwie efektywnie. Jak przypomina PSE, na kolejnych etapach przesyłu i dystrybucji napięcie jest zmieniane stopniowo, a sam rozdział polega na kierowaniu energii do odbiorców bez konieczności dalszej zmiany poziomu napięcia. To ważne rozróżnienie, bo wiele osób myli transformację z samym rozdziałem, a w praktyce są to dwa powiązane, ale jednak różne zadania.
Dlaczego napięcie obniża się stopniowo
Im wyższe napięcie przy tym samym przesyle mocy, tym mniejszy prąd płynie w przewodach. A mniejszy prąd to mniejsze straty cieplne i lepsza ekonomia całego układu. Dlatego energia w Polsce przechodzi zwykle przez kolejne poziomy: od bardzo wysokich wartości w sieci przesyłowej, przez 110 kV, dalej przez średnie napięcie 15 lub 20 kV, aż do 0,4 kV w sieci niskiego napięcia. Ja patrzę na to jak na logiczny ciąg redukcji i porządkowania energii, a nie jednorazowy zabieg techniczny.
Przeczytaj również: Jaki kabel od licznika do rozdzielni - uniknij kosztownych błędów
Gdzie kończy się przesył, a zaczyna lokalny rozdział
Na poziomie krajowym chodzi o transport energii na duże odległości i o spięcie pracy wielu węzłów. Na poziomie lokalnym ważniejsze stają się już stabilność napięcia, możliwość zasilenia osiedla, zakładu albo farmy PV i bezpieczne rozdzielenie mocy na poszczególne linie. W praktyce właśnie tu pojawia się najwięcej pytań inwestorów: czy sieć wytrzyma dodatkowe obciążenie, czy trzeba budować własny węzeł i czy obecna infrastruktura ma jeszcze zapas. To prowadzi naturalnie do wnętrza samego obiektu, bo tam widać, co faktycznie odpowiada za działanie całego układu.
Co znajduje się wewnątrz takiego obiektu
Na schematach wszystko wygląda prosto, ale w realnej instalacji liczy się kilka współpracujących ze sobą bloków. Sam transformator jest tylko jednym z nich. Równie ważne są rozdzielnice, zabezpieczenia, uziemienie i automatyka, bo bez nich nawet dobrze dobrana moc nie zapewni bezpiecznej pracy.
| Element | Za co odpowiada | Dlaczego ma znaczenie |
|---|---|---|
| Transformator | Obniża lub podwyższa napięcie między poziomami sieci | To on umożliwia przejście z wyższego napięcia na niższe, przydatne dla odbiorców |
| Rozdzielnica SN | Rozdziela energię po stronie średniego napięcia | Umożliwia sterowanie obwodami, odłączenie fragmentu sieci i pracę serwisową |
| Rozdzielnica nN | Rozprowadza energię do odbiorców końcowych | Bez niej energia nie trafiałaby bezpiecznie do budynków, urządzeń i linii zasilających |
| Zabezpieczenia | Reagują na zwarcia, przeciążenia i inne zakłócenia | Chronią ludzi, sprzęt i samą sieć przed awarią kaskadową |
| Uziemienie | Odprowadza prądy zakłóceniowe i stabilizuje potencjał | To fundament ochrony przeciwporażeniowej i przeciwprzepięciowej |
| Telemechanika i monitoring | Pozwalają zdalnie nadzorować i sterować pracą obiektu | Skracają czas diagnozy awarii i poprawiają ciągłość zasilania |
W nowocześniejszych obiektach dochodzą jeszcze czujniki temperatury, rejestracja zdarzeń, systemy wentylacji lub chłodzenia oraz układy pomiarowe. To wszystko może brzmieć jak techniczny nadmiar, ale w praktyce decyduje o tym, czy sieć pracuje stabilnie w godzinach szczytu i czy operator szybko wychwyci problem. Z tego właśnie powodu nie wszystkie obiekty są budowane w tej samej formie, a wybór technologii ma duże znaczenie.
Jakie typy spotyka się najczęściej
W Polsce najczęściej spotykam cztery główne rozwiązania: obiekty słupowe, wnętrzowe, prefabrykowane kontenerowe i duże stacje główne 110/15 kV. Różnią się nie tylko wielkością, ale też sposobem montażu, kosztami, dostępem serwisowym i tym, jak dobrze sprawdzają się w zabudowie miejskiej, na terenach przemysłowych albo przy inwestycjach OZE.
| Typ | Gdzie się sprawdza | Atut | Ograniczenie |
|---|---|---|---|
| Słupowy | Sieć lokalna, obszary mniej zurbanizowane | Niski koszt i prostsza budowa | Ograniczona moc i mniejsza elastyczność rozbudowy |
| Wnętrzowy lub pawilonowy | Miasta, obiekty usługowe, zabudowa o wyższych wymaganiach estetycznych | Lepiej chroniony przed warunkami zewnętrznymi | Wymaga więcej miejsca i staranniejszego projektu budowlanego |
| Prefabrykowany kontenerowy | Zakłady, magazyny, centra logistyczne, farmy PV | Szybki montaż i dobra powtarzalność | Potrzebuje odpowiednio przygotowanego terenu i dojazdu serwisowego |
| Główny punkt zasilania 110/15 kV | Duże miasta, węzły sieci, obszary o dużym zapotrzebowaniu | Duża moc i wysoka rola w stabilizacji sieci | Największa złożoność techniczna i wysoki koszt inwestycji |
| Mobilny | Awaryjne podtrzymanie zasilania lub czasowe obejścia | Szybka reakcja w sytuacjach kryzysowych | To rozwiązanie tymczasowe, a nie docelowy filar sieci |
W praktyce prefabrykacja bardzo ułatwia życie operatorom i inwestorom, bo skraca czas realizacji i porządkuje standard wykonania. Warto też pamiętać, że nowoczesne standardy techniczne coraz częściej zakładają cyfrowy nadzór i ujednolicone wymiary obiektów, co ułatwia późniejszą eksploatację. Ten wybór typu nie jest jednak akademicki, bo od niego zależy, kiedy własny punkt zasilania naprawdę ma sens.
Kiedy własny punkt zasilania ma sens
Najczęściej wtedy, gdy zwykłe przyłącze niskiego napięcia przestaje wystarczać albo gdy odbiorca potrzebuje większej kontroli nad parametrami pracy. Dotyczy to przede wszystkim zakładów produkcyjnych, dużych magazynów, centrów danych, obiektów handlowych, stacji ładowania dużej mocy i instalacji fotowoltaicznych pracujących na większą skalę. Dla domu jednorodzinnego to zwykle nie jest potrzebne, ale dla firmy z ambitnym planem rozwoju bywa wręcz naturalnym etapem.
- Jeśli planujesz wzrost poboru mocy w ciągu najbliższych 3-5 lat, warto myśleć o rezerwie, a nie o minimalnym wariancie.
- Jeśli pojawiają się spadki napięcia przy rozruchu maszyn lub ładowarek, lokalny punkt transformacji może ustabilizować pracę układu.
- Jeśli oddajesz energię z fotowoltaiki do sieci, trzeba sprawdzić nie tylko moc paneli, ale też możliwości przyjęcia energii przez sieć i zabezpieczenia po stronie przyłącza.
- Jeśli budujesz stację ładowania flotową albo publiczną, własna infrastruktura pozwala lepiej sterować mocą i ograniczać przeciążenia.
- Jeśli zależy ci na rozdzieleniu krytycznych odbiorów od reszty instalacji, lokalny obiekt daje większą kontrolę nad priorytetami zasilania.
Tu widzę najczęstszy błąd inwestorów: skupiają się na dzisiejszym poborze, a nie na tym, jak obiekt będzie pracował po rozbudowie. W efekcie po dwóch latach okazuje się, że trzeba dokładać kolejne elementy albo przebudowywać przyłącze. Skoro mowa o inwestycji, to naturalnie pojawia się pytanie o koszty i formalności.
Ile kosztuje budowa i z czym wiążą się formalności
Budżet potrafi różnić się bardzo mocno, bo wpływają na niego moc, typ rozdzielni, warunki gruntowe, długość kabli, wymagania przeciwpożarowe, automatyka i zakres uzgodnień z operatorem sieci. W praktyce prosty prefabrykowany obiekt SN/nN to zwykle wydatek liczony od kilkuset tysięcy złotych, natomiast większe stacje 110/15 kV wchodzą już w miliony, a przy rozbudowanych modernizacjach nawet w kilkanaście lub kilkadziesiąt milionów złotych. W publicznych inwestycjach operatorów, takich jak PGE czy TAURON, takie skale budżetu są po prostu standardem, a nie wyjątkiem.
| Pozycja kosztowa | Co zwykle podnosi cenę | Na co uważać |
|---|---|---|
| Projekt i uzgodnienia | Warunki przyłączenia, analiza sieci, dokumentacja techniczna | Bez dobrego projektu łatwo przepłacić za niewłaściwą moc lub zły układ |
| Roboty budowlane | Fundamenty, obudowa, dojazd, teren, odwodnienie | Najtańsza technologia na papierze bywa droga w terenie |
| Aparatura i automatyka | Zabezpieczenia, sterowanie, pomiary, telemechanika | To nie jest miejsce na oszczędzanie kosztem niezawodności |
| Przyłącza kablowe i osprzęt | Długość tras, liczba pól, jakość osprzętu | Każdy dodatkowy metr i każde dodatkowe pole mają znaczenie dla budżetu |
Formalnie zwykle trzeba liczyć się z warunkami przyłączenia, projektem, uzgodnieniami z operatorem sieci oraz odpowiednimi pozwoleniami lub zgłoszeniami, zależnie od skali inwestycji. Dla mnie ważne jest jeszcze jedno: obiekt musi być zgodny nie tylko z dokumentacją, ale też z realnymi standardami eksploatacyjnymi operatora. Jeśli tego zabraknie, inwestycja może zostać odebrana technicznie, ale później sprawiać kłopoty w utrzymaniu. A to prowadzi wprost do bezpieczeństwa i serwisu.
Bezpieczeństwo i utrzymanie nie są dodatkiem, tylko częścią projektu
W energetyce nie ma miejsca na myślenie typu „zbudujemy, a później się zobaczy”. Taki obiekt musi być zaprojektowany tak, żeby dało się go bezpiecznie obsługiwać, wyłączać, remontować i monitorować. Dlatego tak ważne są strefy dostępu, oznakowanie, blokady, uziemienie, procedury BHP i regularne przeglądy. W praktyce najwięcej problemów rodzi nie sam transformator, tylko zaniedbanie osprzętu, zabezpieczeń albo łączności z systemem nadzoru.
- Regularna termowizja pozwala wykryć przegrzewające się połączenia, zanim zamienią się w awarię.
- Kontrola zabezpieczeń i testy automatyki pokazują, czy obiekt zareaguje prawidłowo przy zwarciu lub przeciążeniu.
- Sprawdzenie uziemienia jest krytyczne dla bezpieczeństwa ludzi i sprzętu.
- Monitoring zdalny skraca czas lokalizacji uszkodzenia i ogranicza przerwy w dostawie energii.
- W obiektach olejowych trzeba dodatkowo pilnować szczelności, stanu oleju i zabezpieczeń środowiskowych.
Coraz większe znaczenie ma też cyfryzacja. W praktyce oznacza to większy udział zdalnego sterowania, lepszą diagnostykę i szybsze odtwarzanie zasilania po awarii. Gdy sieć coraz mocniej współpracuje z fotowoltaiką, magazynami energii i dużymi odbiornikami dynamicznymi, lokalny punkt zasilania musi być bardziej elastyczny niż jeszcze kilka lat temu. To zmienia sposób, w jaki warto planować inwestycję od samego początku.
Zanim ruszy projekt, sprawdziłbym jeszcze te rzeczy
Jeśli miałbym wskazać najpraktyczniejszą listę kontrolną, zacząłbym od rzeczy, które najczęściej decydują o powodzeniu całej inwestycji. Nie są efektowne, ale właśnie one oddzielają dobrze policzony projekt od kosztownej poprawki po uruchomieniu.
- Sprawdź nie tylko dzisiejszą moc, ale też plan rozwoju obiektu na kolejne lata.
- Ustal, czy sieć po stronie operatora ma realny zapas, a nie tylko teoretyczną możliwość przyłączenia.
- Policz harmoniki, rozruchy i profile pracy urządzeń, zwłaszcza przy PV, ładowarkach i napędach energoelektrycznych.
- Zapewnij miejsce na rozbudowę, bo dodatkowe pole lub kolejny transformator bywają potrzebne szybciej, niż zakłada biznesplan.
- Nie ignoruj hałasu, wentylacji i dojazdu serwisowego, bo później trudno to naprawić bez przebudowy.
- Uzgodnij już na starcie zakres utrzymania, czas reakcji i odpowiedzialność za przeglądy.
Właśnie tak patrzę na ten temat: nie jak na pojedyncze urządzenie, ale jak na element całego systemu, który musi działać dziś i mieć zapas na jutro. Jeśli inwestycja ma współpracować z fotowoltaiką, magazynem energii albo dużą mocą przyłączeniową, kluczowe stają się rezerwa, jakość napięcia i możliwość późniejszej rozbudowy. To one decydują, czy lokalny węzeł będzie realnym wsparciem dla rozdziału energii, czy tylko kolejnym, kosztownym punktem na mapie projektu.
