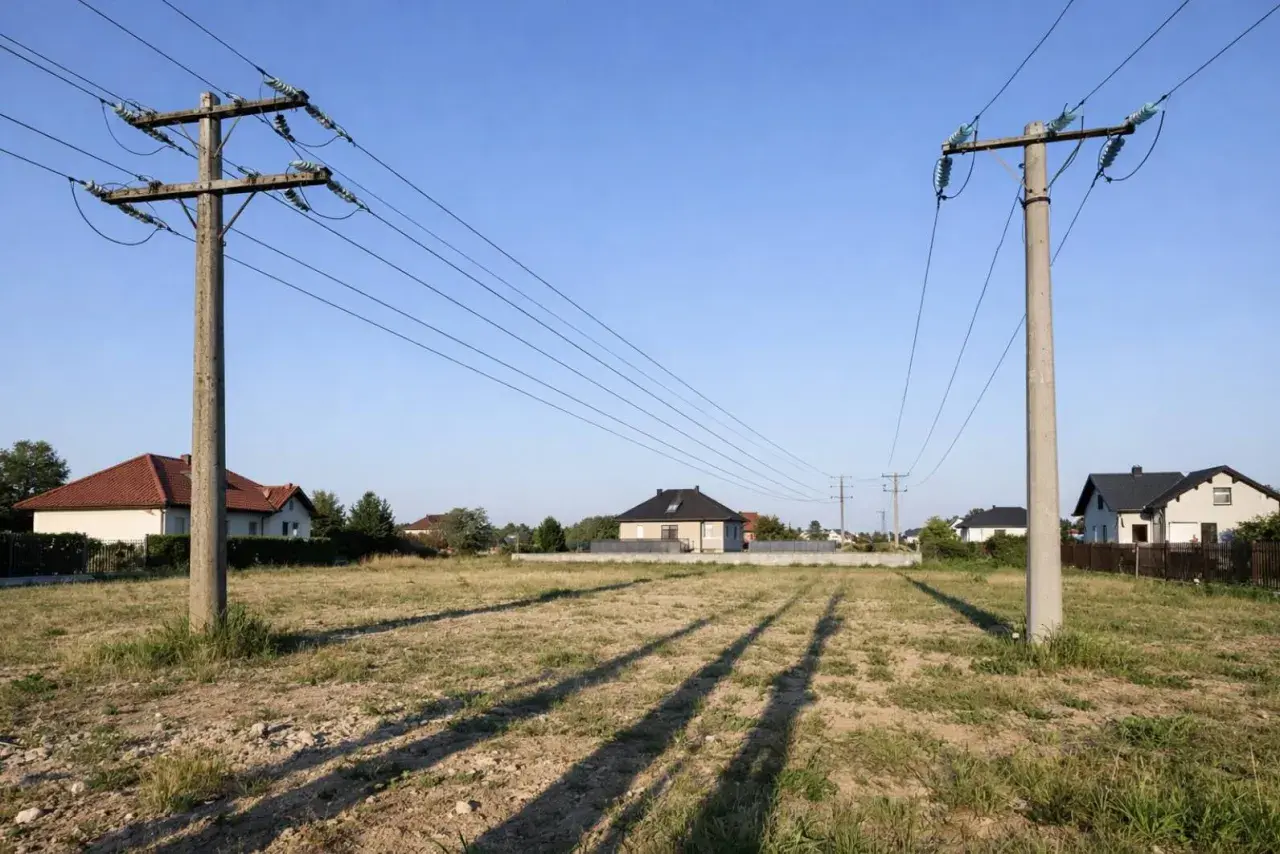

Słup średniego napięcia na działce - Co musisz wiedzieć przed budową?

Słup średniego napięcia to jeden z tych elementów infrastruktury, które zwykle pozostają niezauważone, dopóki nie zabraknie zasilania albo nie zaczyna się planowanie nowej inwestycji. W tym tekście wyjaśniam, jak taka konstrukcja działa w rozdziale energii, z czego jest zbudowana, kiedy ma sens linia napowietrzna, a kiedy lepszy będzie kabel, oraz jakie zasady bezpieczeństwa naprawdę mają znaczenie w praktyce.

Jak słup wpisuje się w rozdział energii

W rozdziale energii najważniejsze jest nie tylko to, skąd prąd płynie, ale też jak jest prowadzony dalej. Słupy tworzą szkielet napowietrznej sieci dystrybucyjnej: podtrzymują przewody, pozwalają prowadzić linię przez otwarty teren, dają miejsce na aparaturę i umożliwiają podział sieci na krótsze odcinki, które można szybciej przełączyć lub odłączyć przy awarii.

Ja patrzę na to bardzo praktycznie: jeśli odcinek SN jest dobrze zaprojektowany, energia trafia do odbiorców bez szumu organizacyjnego i bez niepotrzebnych strat operacyjnych. W Polsce średnie napięcie obejmuje sieci powyżej 1 kV i poniżej 110 kV, ale w dystrybucji najczęściej pracuje się na poziomach 15 kV i 20 kV, a lokalnie także 30 kV. To właśnie ten poziom „pośredni” łączy stacje wysokiego napięcia z lokalnymi transformatorami, które obniżają napięcie do wartości użytecznej dla domów, firm i małej infrastruktury.

W praktyce słup nie kończy więc zadania na „podtrzymaniu kabla”. To punkt, w którym sieć się rozgałęzia, zabezpiecza i staje bardziej sterowalna. I właśnie dlatego warto przyjrzeć się jego budowie nie jak biernemu masztowi, tylko jak małemu węzłowi całego systemu. Następny krok to zrozumienie, co dokładnie wisi na takim stanowisku i po co.

Z czego składa się konstrukcja i osprzęt

Na pierwszy rzut oka wszystko wygląda prosto: jeden słup, kilka przewodów, izolatory. W rzeczywistości to układ kilku elementów, z których każdy ma konkretne zadanie techniczne. Według Enei Operator standardowa stacja słupowa SN/nn bywa projektowana dla układów 15/0,42 kV lub 20/0,42 kV, a transformator może mieć moc do 400 kVA i masę sięgającą 2300 kg. To dobrze pokazuje skalę: na jednym stanowisku spotykają się mechanika, elektroenergetyka i bezpieczeństwo ludzi.

• Żerdź lub słup nośny - przenosi ciężar przewodów, osprzętu i obciążeń od wiatru oraz lodu.
• Izolatory - oddzielają elektrycznie przewody od konstrukcji wsporczej i ograniczają upływy prądu.
• Przewody - mogą być gołe albo w osłonie; dobór zależy od trasy, nośności i wymaganej niezawodności.
• Rozłączniki i odłączniki - pozwalają bezpiecznie wyłączyć fragment sieci i przeorganizować zasilanie.
• Ograniczniki przepięć - chronią linię przed skutkami wyładowań atmosferycznych i łączeniowych.
• Uziemienie - ochronne zabezpiecza ludzi, a funkcjonalne stabilizuje pracę aparatury.
• Stacja słupowa SN/nn - jeśli jest częścią stanowiska, obniża napięcie do poziomu użytecznego dla odbiorców końcowych.

Warto zwrócić uwagę na jedną rzecz: słup SN bardzo często jest jednocześnie miejscem dla aparatury łączeniowej, punktów odgałęzienia i elementów zabezpieczeń. To znaczy, że awaria nie zawsze dotyczy „samego przewodu” - czasem problemem jest osprzęt, ustawienie albo uszkodzenie jednego z podzespołów. I to właśnie prowadzi do pytania, z czego robi się takie konstrukcje i kiedy wybiera się jeden wariant zamiast drugiego.

Jakie materiały i rozwiązania stosuje się najczęściej

Wybór materiału nie jest kwestią estetyki, tylko warunków pracy, nośności, łatwości montażu i planowanego czasu eksploatacji. Najczęściej spotkasz konstrukcje betonowe, drewniane, stalowe i kompozytowe. Każda z nich ma sens w innym miejscu sieci, a największym błędem jest traktowanie jednego rozwiązania jako uniwersalnego.

Kompozytowe rozwiązania są dziś szczególnie ciekawe w pracach pod napięciem, bo pozwalają wykonać wymianę elementu przy mniejszej liczbie ludzi i sprzętu. W praktyce to ważne nie tylko dla kosztu robocizny, ale też dla czasu wyłączenia lub ograniczenia zasilania. Z tego miejsca łatwo przejść do pytania, kiedy sama linia napowietrzna ma jeszcze sens, a kiedy lepiej zamienić ją na kabel.

Kiedy lepsza jest linia napowietrzna, a kiedy kabel

To nie jest wybór „stare kontra nowe”. To wybór między kosztem budowy, łatwością obsługi i odpornością na warunki zewnętrzne. Linie napowietrzne mają sens tam, gdzie trzeba szybko i relatywnie ekonomicznie pokryć duży obszar, a dostęp do terenu jest dobry. Kabel wygrywa tam, gdzie liczy się niezawodność, estetyka, bezpieczeństwo kolizyjne i odporność na pogodę.

PGE Dystrybucja rozwija program kablowania SN, zakładający położenie niemal 12 tys. km kabli i demontaż około 8,8 tys. km istniejących linii napowietrznych. To bardzo czytelny sygnał, że operatorzy nie traktują kabli jako dodatku, tylko jako realny sposób na ograniczanie awarii i podnoszenie jakości zasilania. Z mojego punktu widzenia to właśnie tutaj widać różnicę między siecią „działającą” a siecią „dobrze działającą”.

• Linia napowietrzna jest zwykle tańsza w budowie i prostsza w przeglądzie.
• Kabel lepiej znosi burze, oblodzenie i kontakt z drzewostanem.
• Sieć napowietrzna jest łatwiejsza do rozbudowy i szybsza w naprawie po uszkodzeniu elementu widocznego na słupie.
• Sieć kablowa lepiej sprawdza się w gęstej zabudowie, przy drogach o dużym ruchu i na terenach wymagających ograniczenia ryzyka kolizji.
• Hybryda często daje najlepszy efekt: napowietrzny odcinek tam, gdzie to opłacalne, kabel tam, gdzie pogoda i otoczenie robią największy problem.

Jeśli ktoś planuje nową trasę zasilania, nie powinien pytać wyłącznie o koszt jednego kilometra. Trzeba też policzyć awaryjność, dostęp do terenu, możliwość przyszłej rozbudowy i wpływ na odbiorców końcowych. A skoro mowa o odbiorcach, to warto przejść do tego, co najczęściej bywa pomijane, czyli do bezpieczeństwa i odległości od linii.

Jakie odległości i zachowania naprawdę zwiększają bezpieczeństwo

Przy linii SN niebezpieczeństwo nie zaczyna się dopiero wtedy, gdy ktoś dotknie przewodu. W praktyce zagrożenie może pojawić się już przy zbyt bliskim podjeździe sprzętem, składowaniu materiałów, pracy z wysięgnikiem albo przy zaniedbaniu strefy pod linią. Dlatego odległości nie są formalnością, tylko częścią projektu i organizacji robót.

W praktyce stosuje się odległości liczone od skrajnych przewodów: około 5 m przy liniach do 15 kV i około 10 m przy liniach do 30 kV. Dla wyższych napięć strefy są oczywiście większe. To wystarcza, żeby zrozumieć prostą zasadę: jeśli pracujesz przy sprzęcie rolniczym, budowlanym albo przy składowaniu materiałów, pierwsze pytanie powinno dotyczyć przebiegu linii, a nie tego, „czy na pewno nic się nie stanie”.

• Nie opieraj materiałów ani maszyn o konstrukcje sieciowe.
• Nie sadź wysokiej roślinności bez sprawdzenia trasy linii i przyszłego wzrostu drzew.
• Nie zakładaj, że przewód trzeba dotknąć, aby pojawiło się zagrożenie.
• Nie planuj robót ziemnych lub montażowych bez weryfikacji przebiegu infrastruktury.
• Nie próbuj samodzielnie ingerować w osprzęt, nawet jeśli wygląda na „prosty” element na słupie.

Tu nie ma miejsca na improwizację. Sieć średniego napięcia jest zaprojektowana do pracy ciągłej, ale tylko pod warunkiem, że otoczenie nie wchodzi z nią w konflikt. A ponieważ coraz więcej energii wchodzi do sieci także z lokalnych źródeł, następny temat jest dziś szczególnie ważny dla właścicieli instalacji PV i dla inwestorów planujących rozbudowę przyłącza.

Co zmienia automatyka i fotowoltaika w sieci SN

Rozwój fotowoltaiki i innych źródeł rozproszonych sprawił, że sieć dystrybucyjna musi działać w obie strony częściej niż kiedyś. To oznacza większe znaczenie małych punktów łączeniowych, zdalnego sterowania i telemechaniki, czyli zdalnego nadzoru oraz sterowania aparaturą sieciową. Na słupach pojawiają się rozłączniki, odcinki są sekcjonowane, a awarie mają być lokalizowane szybciej, żeby nie odcinać całego rejonu.

W standardach technicznych Enei Operator stacja słupowa SN/nn jest projektowana tak, aby współpracowała z linią 15 lub 20 kV, a po stronie niskiego napięcia mogła zasilać lokalną sieć odbiorczą. To pokazuje, że słupowa infrastruktura nie jest tylko reliktem rozproszonej wsi. Dobrze zaprojektowana konstrukcja jest po prostu węzłem, który łączy źródła, odbiorców i aparaturę zabezpieczającą w jednym miejscu.

W praktyce to właśnie tutaj pojawia się jedna z największych przewag nowoczesnej sieci: jeśli instalacja PV albo lokalny zakład zaczyna oddawać energię do sieci, operator potrzebuje narzędzi do kontroli przepływu mocy, napięcia i awarii. Bez tego nawet technicznie poprawna infrastruktura szybko staje się zbyt sztywna. Dlatego przy planowaniu przyłączenia OZE nie patrzę tylko na moc źródła, ale też na to, jak blisko jest punkt rozdziału, jakie są odcinki napowietrzne i czy sieć ma realną możliwość sekcjonowania. To właśnie prowadzi do ostatniej, praktycznej kwestii: co sprawdzić przed decyzją inwestycyjną.

Czego nie pomijać przy projektowaniu i modernizacji sieci

Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o powodzeniu inwestycji, powiedziałbym: dobór rozwiązania do terenu i przyszłego obciążenia. Sam słup, nawet dobrze wykonany, nie rozwiąże problemu złej trasy, zbyt małej rezerwy mocy albo źle zaplanowanych odległości od drzew, dróg i zabudowy.

• Sprawdź, czy w danym miejscu ważniejsza jest szybkość budowy, czy odporność na awarie pogodowe.
• Uwzględnij przyszłe przyłączenia, a nie tylko dzisiejszy pobór energii.
• Weryfikuj nośność gruntu, bo cięższe konstrukcje i stacje słupowe wymagają innych warunków posadowienia.
• Planuj miejsce na aparaturę łączeniową i ewentualną automatyzację już na etapie projektu.
• Jeśli teren jest trudny, rozważ kabel wcześniej, zamiast później łatać awaryjność dodatkowymi pracami.

Dobrze zaprojektowana sieć SN jest niewidoczna na co dzień, bo po prostu działa. Źle dobrana przypomina o sobie przy każdej burzy, kolizji albo nowym przyłączeniu. I właśnie dlatego przy rozdziale energii nie wygrywa najprostsze rozwiązanie, tylko to, które najlepiej łączy warunki terenowe, bezpieczeństwo, niezawodność i możliwość dalszej rozbudowy.
