Najważniejsze fakty o sieci SN, które warto znać przed inwestycją
- W polskiej praktyce dominują poziomy 15 kV i 20 kV, a w starszych fragmentach sieci spotyka się też 6, 10 i 30 kV.
- O pracy linii decydują nie tylko napięcie, lecz także obciążalność prądowa, wytrzymałość zwarciowa, spadek napięcia i sposób zabezpieczenia odcinka.
- Odcinki napowietrzne są zwykle tańsze w budowie, ale bardziej wrażliwe na pogodę; odcinki kablowe kosztują więcej, za to lepiej sprawdzają się w zwartej zabudowie.
- Przy większych źródłach OZE, magazynach i zakładach z dużym poborem energii przyłącze SN często jest bardziej racjonalne niż dalsze obciążanie niskiego napięcia.
- Najwięcej błędów pojawia się wtedy, gdy projekt ocenia się wyłącznie po samym napięciu, bez spojrzenia na zapas mocy, krótkie spięcia i przyszły rozwój obiektu.
Jaką rolę pełni sieć SN w rozdziale energii
W systemie elektroenergetycznym sieć SN działa jak warstwa pośrednia między przesyłem a odbiorem końcowym. W głównych punktach zasilania napięcie 110 kV jest obniżane do poziomu 15, 20 lub 30 kV, a potem energia jest rozprowadzana do lokalnych stacji transformatorowych, które schodzą do 400/230 V. Bez tego etapu sieć niskiego napięcia szybko stałaby się zbyt obciążona, a zasilanie większych odbiorców byłoby nieefektywne.
W praktyce to właśnie na poziomie SN działa większość lokalnej logiki rozdziału energii: zasilanie stref miejskich, obszarów wiejskich, zakładów przemysłowych, farm PV i wielu obiektów usługowych. Z mojego punktu widzenia to jeden z najbardziej niedocenianych fragmentów systemu, bo nie jest widoczny dla odbiorcy jak stacja 400 kV, a jednak odpowiada za to, czy energia dociera stabilnie tam, gdzie ma trafić. To prowadzi do pytania, jakie parametry tej infrastruktury naprawdę decydują o jej pracy.
Jakie parametry techniczne naprawdę mają znaczenie
Jeśli miałbym wskazać trzy liczby, na które patrzę najpierw, byłyby to: napięcie znamionowe, obciążalność długotrwała i zwarciowa. Reszta też jest ważna, ale te parametry najczęściej przesądzają o tym, czy dany odcinek sieci poradzi sobie dziś i za kilka lat.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie znamionowe | Poziom pracy linii, najczęściej 6, 10, 15, 20 lub 30 kV | Wpływa na dobór urządzeń, dopuszczalne odległości i wielkość przesyłanej mocy |
| Częstotliwość | W polskim systemie standardem jest 50 Hz | Musi być zgodna z pracą całego KSE i urządzeń odbiorczych |
| Obciążalność długotrwała | Prąd, który linia może przenosić bez przegrzewania | Decyduje o bezpiecznej pracy w upały, przy wysokim poborze i w godzinach szczytu |
| Wytrzymałość zwarciowa | Zdolność do zniesienia bardzo dużych prądów zwarciowych przez krótki czas | Warunkuje dobór zabezpieczeń, rozłączników i przekrojów przewodów |
| Spadek napięcia | Obniżenie napięcia na długości linii pod obciążeniem | Wpływa na jakość dostawy i realny zasięg zasilania od stacji |
| Rezerwa mocy | Zapewniona przestrzeń na przyszły wzrost poboru lub generacji | Chroni przed koniecznością kosztownej przebudowy po kilku latach |
Przykład dobrze pokazuje różnicę skali: ta sama moc 2 MW to około 77 A przy 15 kV, ale już prawie 2,9 kA przy 0,4 kV. Właśnie dlatego przy większych mocach SN jest technicznie rozsądniejszym poziomem pracy niż niskie napięcie. Im wyższe napięcie przy tej samej mocy, tym niższy prąd, a więc mniejsze straty I²R i łatwiejsze prowadzenie dłuższych odcinków.
To nie oznacza, że wyższe napięcie automatycznie rozwiązuje wszystko. Jeśli nie jest dobrze dobrane pod obciążenie, odległość i plan rozbudowy, zaczynają się problemy z grzaniem, spadkiem napięcia i zabezpieczeniami. Dlatego warto zobaczyć, jak ta sieć jest zbudowana w praktyce.

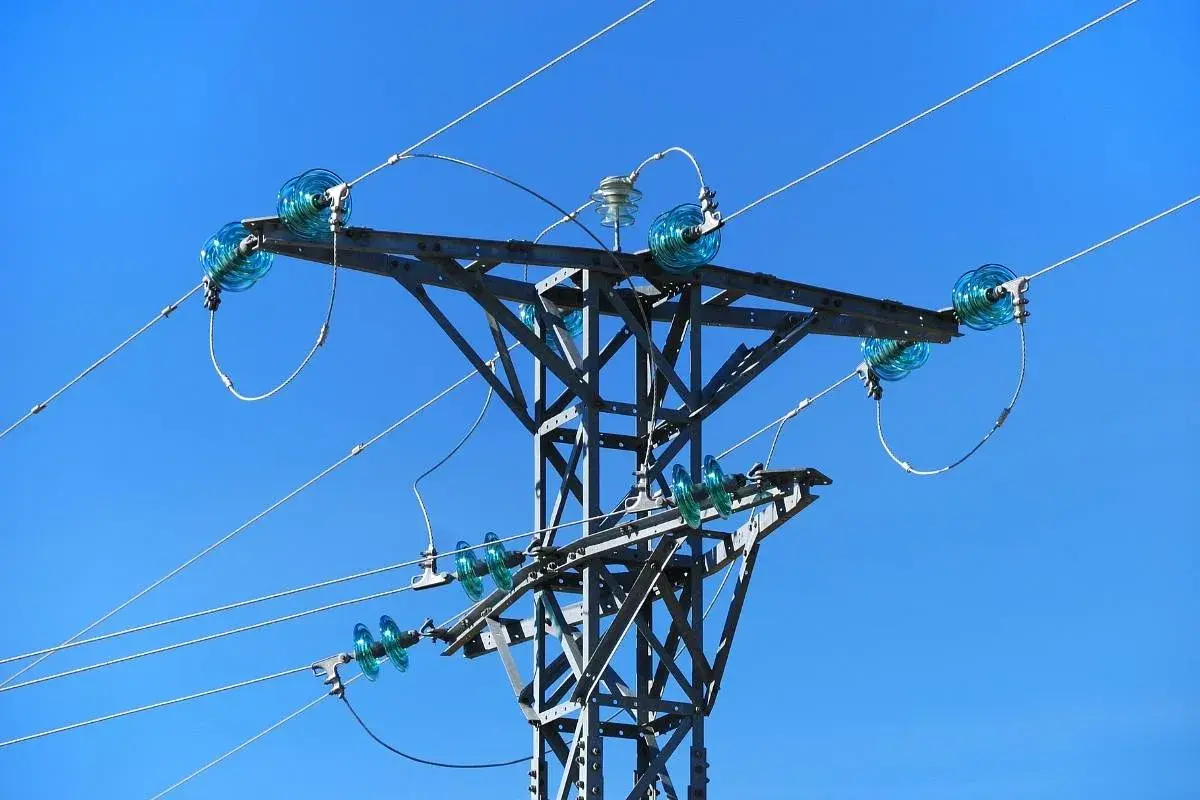

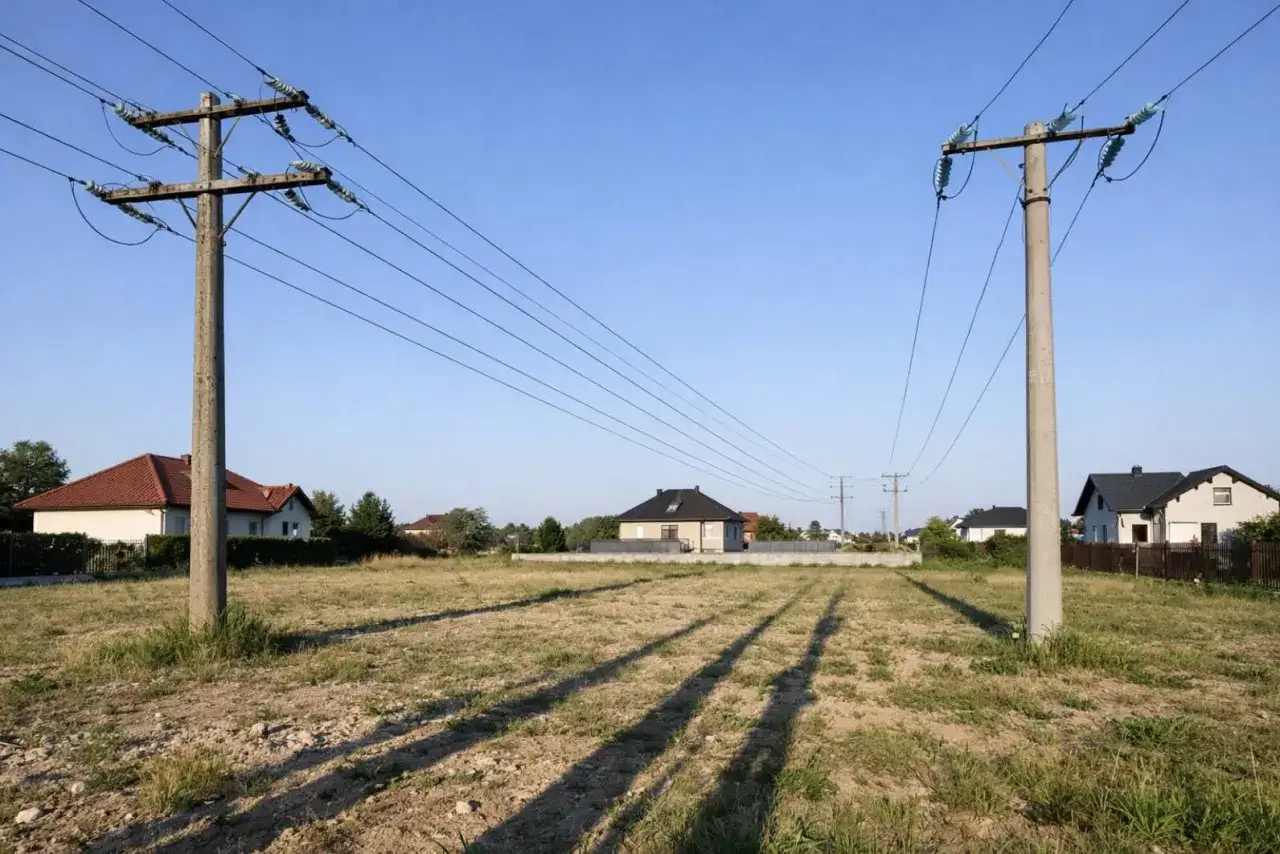

Jak wygląda konstrukcja linii napowietrznej i kablowej
W praktyce najczęściej spotkasz dwa warianty: odcinki napowietrzne i kablowe. Pierwsze są prostsze w rozbudowie i tańsze, drugie lepiej znoszą trudne warunki miejskie oraz miejsca, gdzie liczy się estetyka albo ograniczenie awarii od pogody.
| Cecha | Linia napowietrzna | Linia kablowa |
|---|---|---|
| Element przewodzący | Przewody gołe lub w osłonie, często w typowych przekrojach 35, 50, 70 lub 120 mm² | Kable ziemne z osprzętem końcowym i łączeniowym |
| Konstrukcja nośna | Słupy, żerdzie wirowane, izolatory i osprzęt liniowy | Trasa w gruncie, studnie kablowe, mufy, głowice |
| Typowe zastosowanie | Tereny wiejskie, podmiejskie i trasy o łatwym dostępie serwisowym | Miasta, nowe osiedla, strefy przemysłowe, miejsca o wysokiej niezawodności wymaganej |
| Awaryjność od pogody | Wyższa, bo znaczenie mają wiatr, oblodzenie i gałęzie | Zwykle niższa, choć awarie są trudniejsze do zlokalizowania |
| Serwis i naprawa | Zazwyczaj szybszy dostęp i prostsza interwencja | Naprawy są droższe i wymagają specjalistycznych prac ziemnych |
W stacjach słupowych spotyka się transformatory o mocach sięgających 630 kVA, a w bardziej rozbudowanych punktach także stacje wnętrzowe z pełniejszą automatyką. Taki układ jest typowy tam, gdzie trzeba zasilić odbiorców rozproszonych albo rozłożyć obciążenie na kilka odgałęzień. Właśnie ten zestaw decyzji konstrukcyjnych przesądza później o tym, jak energia płynie przez sieć.
Najważniejsze jest to, że nie ma jednego „lepszego” wariantu dla wszystkich sytuacji. Napowietrzna linia daje elastyczność i niższy koszt wejścia, a kablowa lepszą odporność na warunki zewnętrzne. Z tego powodu dalej warto zobaczyć sam proces rozdziału energii, bo to on tłumaczy, dlaczego operator dobiera rozwiązanie właśnie w taki, a nie inny sposób.
Jak przebiega rozdział energii od stacji do odbiorcy
Rozdział energii na poziomie SN nie jest prostym „przesłaniem prądu dalej”. To kontrolowany proces, w którym ważne są punkty węzłowe, zabezpieczenia i możliwość szybkiego przełączenia zasilania na inną drogę. W praktyce wygląda to tak:
- W głównym punkcie zasilania napięcie z poziomu 110 kV jest obniżane do 15, 20 lub 30 kV.
- Rozdzielnice SN kierują energię na konkretne obwody terenowe, czyli poszczególne linie zasilające.
- Linie prowadzą do stacji transformatorowych SN/nn, które obniżają napięcie do 0,4 kV.
- Zabezpieczenia i automatyka odłączają uszkodzony fragment, a reszta obszaru może pozostać pod napięciem.
W układzie promieniowym energia płynie jedną drogą do odbiorcy, więc sieć jest prostsza i tańsza, ale mniej elastyczna. W układzie pierścieniowym można zasilić odcinek z dwóch stron, co znacznie poprawia ciągłość dostaw. Dla operatora to nie jest detal techniczny, tylko realna różnica między krótką przerwą a długim wyłączeniem.
Na tym poziomie coraz większe znaczenie ma też automatyzacja. Sekcjonowanie, zdalne sterowanie i szybka rekonfiguracja pozwalają ograniczyć obszar awarii, a w niektórych przypadkach przywrócić zasilanie bez wysyłania ekipy terenowej. To właśnie dlatego sieć SN musi być oceniana nie tylko przez pryzmat mocy, ale też odporności na zakłócenia i poziomu strat.
Co najbardziej wpływa na niezawodność i straty
Na papierze dwa odcinki mogą wyglądać podobnie, a w eksploatacji zachowywać się zupełnie inaczej. O wyniku decydują szczegóły: długość trasy, przekrój przewodów, rodzaj izolacji, sąsiedztwo drzew, a nawet to, czy operator ma możliwość automatycznej rekonfiguracji sieci.
- Przekrój przewodów - większy przekrój zwykle oznacza niższe straty i lepszą termikę, ale też wyższy koszt inwestycyjny.
- Ochrona i automatyka - samoczynne ponowne załączenie, czyli SPZ, może przywrócić zasilanie po zakłóceniu przejściowym bez udziału ekipy terenowej.
- Warunki terenowe - wiatr, oblodzenie, upadające gałęzie i korozja osprzętu najbardziej obciążają odcinki napowietrzne.
- Układ sieci - pierścień daje większą elastyczność niż układ czysto promieniowy.
- Stan kabli i muf - w liniach kablowych problemem bywa nie sam kabel, lecz osprzęt i miejsca łączeń.
Nic dziwnego, że operatorzy coraz częściej kierują kolejne odcinki pod ziemię tam, gdzie awarie pogodowe są częste i kosztowne. To nie jest moda, tylko sposób na podniesienie niezawodności tam, gdzie klasyczna linia napowietrzna zaczyna przegrywać z warunkami otoczenia. Jeśli jednak mówimy o nowych źródłach energii, szczególnie fotowoltaice, dochodzi jeszcze jeden ważny wymiar: sposób przyłączenia instalacji do sieci.
Kiedy przyłącze SN ma sens przy fotowoltaice albo w firmie
Przy większych źródłach OZE, magazynach energii i obiektach o dużym poborze mocy poziom SN często staje się naturalnym miejscem przyłączenia. Dzieje się tak nie dlatego, że jest „lepszy z definicji”, ale dlatego, że lepiej znosi większe moce, większe odległości i bardziej zmienny profil pracy. Ja zwracam uwagę przede wszystkim na trzy rzeczy: zapas mocy w punkcie przyłączenia, sposób sterowania mocą bierną i możliwość późniejszej rozbudowy.
Najczęściej dotyczy to takich obiektów jak farmy PV, magazyny energii, zakłady produkcyjne z dużymi silnikami, chłodnie, gospodarstwa rolne rozbudowane o własną generację albo floty ładowarek. W takich przypadkach sama moc znamionowa to za mało. Trzeba jeszcze uwzględnić:
- profil dobowy poboru i oddawania energii,
- miejscowe wahania napięcia,
- wymagania zabezpieczeń i telemechaniki,
- miejsce na transformator i rozdzielnię,
- rezerwę na przyszły wzrost mocy.
W projektach związanych z PV szczególnie ważny staje się przepływ dwukierunkowy. Energia nie płynie już wyłącznie od GPZ do odbiorcy, ale w godzinach dużej produkcji może wracać do sieci. To zmienia warunki pracy napięciowej, dlatego sama deklaracja mocy zainstalowanej niczego jeszcze nie przesądza. Liczy się to, jak obiekt zachowuje się w ciągu całej doby i w całym roku.
Jeżeli ten etap zostanie dobrze policzony na początku, później łatwiej uniknąć kosztownych przeróbek, dołożenia transformatora albo ograniczeń w oddawaniu energii. A skoro o błędach mowa, to właśnie od nich zależy najwięcej praktycznych problemów przy ocenie sieci SN.
Na co patrzę, zanim uznam sieć SN za gotową na nowe obciążenie
Najczęstszy błąd jest prosty: ktoś widzi wolną moc na papierze i zakłada, że wszystko będzie działać bez problemu. W rzeczywistości zawsze sprawdzam więcej niż sam poziom napięcia. Liczy się też moc zwarciowa, długość odcinka, możliwość przełączeń awaryjnych i to, czy sieć ma jeszcze zapas na kolejne lata pracy.
- Rezerwa w GPZ - bez niej nawet dobry projekt szybko zaczyna ograniczać się sam.
- Koordynacja zabezpieczeń - jeśli zabezpieczenia nie są dobrze zgrane, awaria jednego elementu może wyłączyć zbyt duży obszar.
- Spadek napięcia na długiej trasie - przy większym obciążeniu bywa ważniejszy niż sama moc przyłączeniowa.
- Warunki środowiskowe - drzewa, teren zalewowy, wiatr i dostęp serwisowy mają realny wpływ na eksploatację.
- Plan rozbudowy obiektu - sieć warto projektować pod to, co będzie potrzebne za 3-5 lat, a nie tylko pod stan obecny.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: przy projektach związanych z energią nie zaczynaj od pytania „czy da się podłączyć”, tylko od pytania „jakie będą warunki pracy sieci po podłączeniu”. To drobna różnica w podejściu, ale właśnie ona zwykle oszczędza najwięcej czasu, pieniędzy i nerwów.
