Kompensacja mocy biernej - kiedy kondensatory, a kiedy filtr aktywny?

W instalacjach elektrycznych poprawa współczynnika mocy ma dwa oblicza: w elektronice oznacza układ PFC, który porządkuje pobór prądu z sieci, a w rozdzielniach i zakładach przemysłowych sprowadza się do kompensacji mocy biernej. Dobrze dobrane rozwiązanie zmniejsza obciążenie przewodów, ogranicza straty i pomaga uniknąć niepotrzebnych kosztów, ale źle dopasowane potrafi wejść w konflikt z harmonicznymi albo z fotowoltaiką. Poniżej rozkładam temat na praktyczne elementy: jak to działa, gdzie rzeczywiście ma sens, co wybrać i na jakie pułapki uważać.

Czym jest PFC i co mierzą cos φ oraz tg φ

W praktyce chodzi o to, żeby prąd i napięcie przestały „mijać się” w czasie. Odbiorniki rezystancyjne, jak grzałki, są proste: pobierają moc czynną i prawie nie tworzą mocy biernej. Inaczej zachowują się silniki, transformatory, zasilacze impulsowe, falowniki czy długie linie z dużą pojemnością, bo wtedy sieć musi dostarczać nie tylko energię potrzebną do pracy, ale też energię krążącą tam i z powrotem.

W tym kontekście cos φ pokazuje, jak duża część mocy pozornej zamienia się w pracę użyteczną, a tg φ opisuje relację między mocą bierną i czynną. Moc czynna to kW, bierna to kVAr, a pozorna to kVA. Dla użytkownika rachunku ważny jest prosty efekt: im gorszy współczynnik mocy, tym większy prąd w kablach, większe straty na cieple i mniejsza rezerwa transformatora. W typowym obiekcie nie chodzi więc o „ładniejszy parametr”, tylko o realną oszczędność miejsca w instalacji i pieniędzy na opłatach.

Z praktyki patrzę na to tak: jeśli w obiekcie dominuje jeden rodzaj obciążenia, problem bywa prosty. Jeśli w jednym budynku pracują silniki, ładowarki, oświetlenie LED i fotowoltaika, zaczyna się już temat dla kogoś, kto policzy nie tylko moc, ale też harmoniczne i profil dobowy. To prowadzi do pytania, gdzie kompensacja naprawdę daje największy efekt.

Gdzie problem naprawdę kosztuje najwięcej

W zwykłym domu jednorodzinnym temat bywa mniej dotkliwy, bo większość odbiorników jest niewielka, a część sprzętów ma własne układy korekcji. Inaczej jest w firmach, warsztatach, halach produkcyjnych, budynkach usługowych i obiektach z klimatyzacją, pompami, wentylacją, windami albo dużą liczbą zasilaczy impulsowych. Tam nawet umiarkowanie zły współczynnik mocy potrafi podnieść koszty przez wiele miesięcy, nie tylko w jednym rozliczeniu.

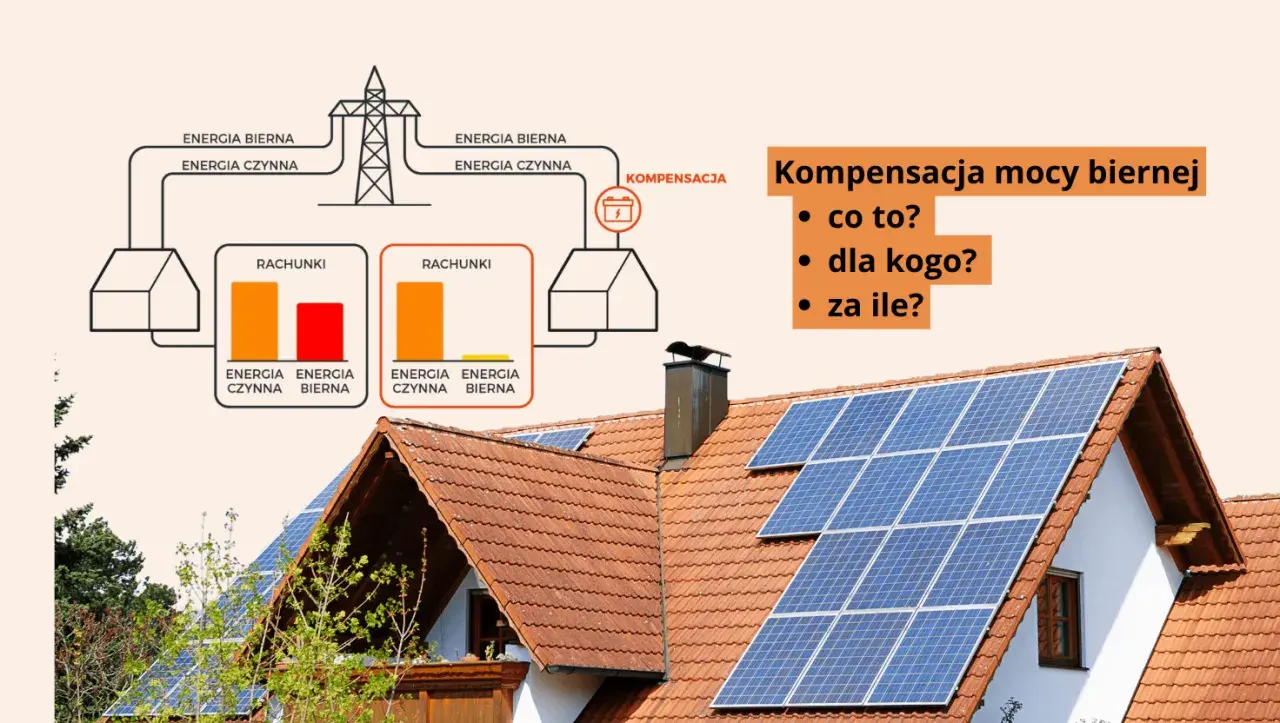

W Polsce rozliczanie mocy biernej opiera się na parametrach zapisanych w umowie i taryfie. Jak przypomina Tauron Dystrybucja, przy braku innych ustaleń punktem odniesienia bywa tgφ0 = 0,4, a nadmiar energii biernej może powodować dodatkowe opłaty i pogarszać parametry sieci. To ważne także przy prosumentach, bo energia bierna pojemnościowa z instalacji PV może podnosić napięcie i przeszkadzać w pracy falownika.

Jeśli w rachunkach pojawiają się pozycje związane z energią bierną, a w obiekcie pracują silniki lub falowniki, temat przestaje być teoretyczny. Wtedy sensownie jest przejść od diagnozy do wyboru konkretnego rozwiązania, bo sam opis problemu nie obniży kosztów.

Jak działa kompensacja w praktyce

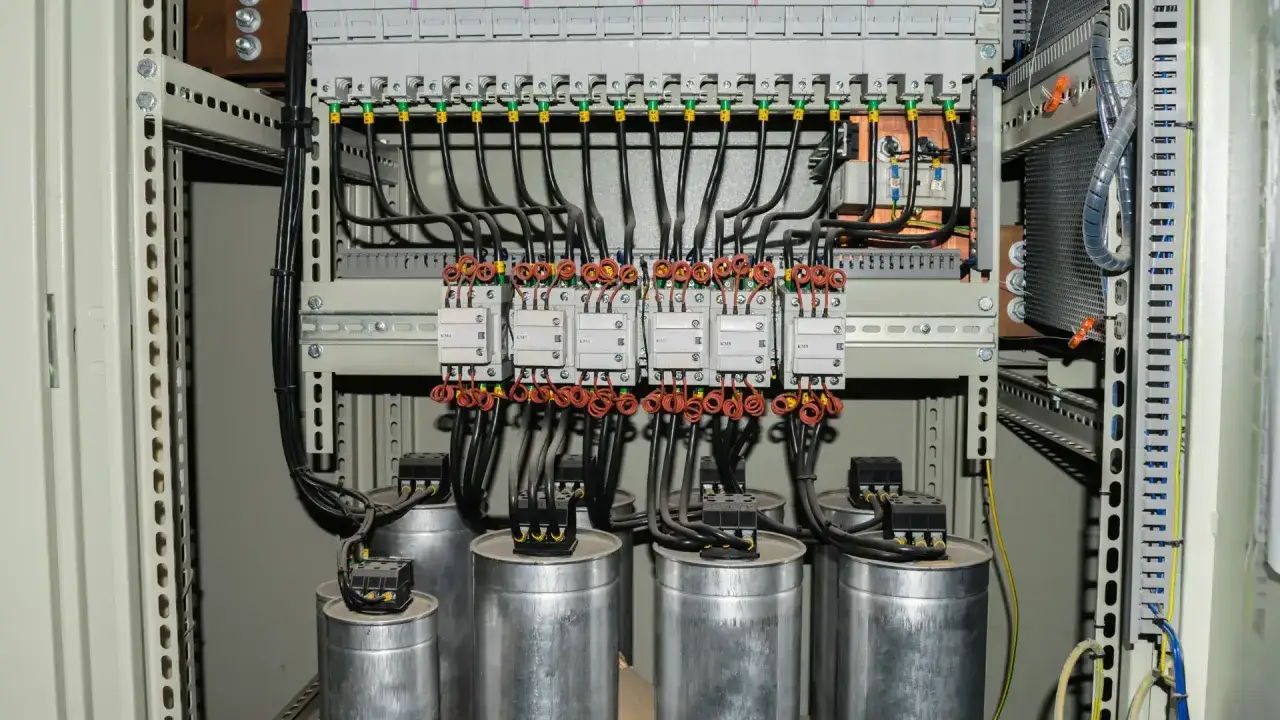

Najprościej mówiąc, kompensacja ma dostarczyć albo skorygować tę część prądu, która nie wykonuje pracy, ale obciąża sieć. W dużym uproszczeniu robi się to na trzy sposoby: przez baterie kondensatorów, przez układy z dławikami i przez filtry aktywne. W elektronice końcowej dochodzi jeszcze aktywny układ korekcji w zasilaczu, który porządkuje pobór prądu z sieci już na poziomie jednego urządzenia.

THD, czyli całkowite zniekształcenie harmoniczne, mówi o tym, jak bardzo przebieg prądu odbiega od sinusoidy. Harmoniczne to dodatkowe składowe na wyższych częstotliwościach, które grzeją instalację i utrudniają kompensację. Jeśli w systemie pojawia się rezonans, wybrane harmoniczne mogą zostać wręcz wzmocnione zamiast stłumione, dlatego nie każda bateria kondensatorów pasuje do każdej sieci.

Tu właśnie pojawia się najważniejsza praktyczna różnica: zwykły kondensator nie jest lekarstwem na wszystko. Jeśli w instalacji są prostowniki, falowniki albo zasilacze impulsowe, trzeba najpierw sprawdzić harmoniczne, bo kondensator może nie tylko nie pomóc, ale też nasilić rezonans. W takim środowisku sensowniejszy bywa układ z dławikami albo filtr aktywny.

W dokumentacji producentów widać to bardzo jasno: przy obciążeniach nieliniowych filtr aktywny nie tylko poprawia współczynnik mocy, ale też wstrzykuje prądy kompensujące harmoniczne. Właśnie dlatego dobór rozwiązania zaczynam od profilu obciążenia, a nie od samej mocy zamówionej. To prowadzi wprost do pytania, jak dopasować technologię do konkretnego budynku.

Jak dobrać rozwiązanie do typu obciążenia

Najlepszy dobór robi się od góry, a nie od katalogu. Najpierw sprawdzam, jakie odbiorniki dominują, jak często pracują, czy obciążenie jest stałe, czy skacze w ciągu dnia, i czy w obiekcie pojawiają się urządzenia z prostownikami oraz falownikami. Dopiero potem decyduję, czy wystarczy klasyczna bateria kondensatorów, czy trzeba iść w bardziej zaawansowany układ.

• Jeden lub kilka dużych silników - zwykle wystarczą lokalne kondensatory albo mała bateria automatyczna.
• Mieszana instalacja z LED, napędami i UPS-ami - lepiej sprawdza się bateria kondensatorów z dławikami, bo jest odporniejsza na zakłócenia.
• Dużo falowników, prostowników i zasilaczy - najczęściej warto rozważyć filtr aktywny, szczególnie gdy występują alarmy jakości energii.
• Obiekt z PV i zmiennym profilem pracy - trzeba kontrolować nie tylko pobór, ale też oddawanie energii biernej pojemnościowej.
• Stacja ładowania, serwerownia lub nowoczesny biurowiec - sens ma pomiar ciągły, bo obciążenie zmienia się zbyt szybko, by ufać jednemu odczytowi.

Przy większych obiektach nie zamawiałbym kompensacji „na oko”. Lepsza jest krótka analiza faktur, pomiarów z licznika i rzeczywistego profilu pracy w ciągu doby, bo zbyt mały układ nie rozwiąże problemu, a zbyt duży wprowadzi przekompensowanie. W praktyce właśnie tutaj oddziela się dobra inwestycja od kosztownego nieporozumienia.

Jeżeli instalacja ma pracować długo i bezobsługowo, liczy się nie tylko moc urządzenia, ale też to, gdzie je wpiąć i jak zadziała przy zmianie obciążenia. Z tego punktu wynikają najczęstsze błędy, które widzę w terenowych audytach.

Najczęstsze błędy i pułapki

Najbardziej kosztowny błąd to przekompensowanie. Wielu użytkowników zakłada, że im wyższy cos φ, tym lepiej, a to nieprawda. Zbyt „pojemnościowa” instalacja może podnosić napięcie, pogarszać pracę falowników i powodować kolejne problemy zamiast oszczędności.

• Dobór kondensatorów bez sprawdzenia harmonicznych.
• Montowanie jednego, sztywnego układu tam, gdzie obciążenie zmienia się w ciągu dnia.
• Ignorowanie rezonansu między baterią kondensatorów a transformatorem lub falownikami.
• Wpinanie kompensacji zbyt daleko od źródła problemu, przez co część strat i tak zostaje w instalacji.
• Zakładanie, że jeden projekt wystarczy na lata, mimo że obiekt dołożył już nowe linie LED, PV lub ładowarki EV.

Warto też pamiętać, że kondensatory same nie wytwarzają harmonicznych, ale mogą je wzmacniać. To właśnie dlatego przy obecności napędów i prostowników trzeba sprawdzać rezonans, a nie tylko sumę kW. Dobrze dobrany układ powinien rozwiązać problem, a nie przykryć go na kilka miesięcy.

Ten sam mechanizm staje się jeszcze ważniejszy, gdy w obiekcie pracuje fotowoltaika, bo wtedy napięcie i energia bierna zaczynają oddziaływać na siebie dużo mocniej.

Co zmienia fotowoltaika i elektronika mocy

Instalacje PV, falowniki, ładowarki samochodowe, zasilacze serwerowe i nowoczesne LED-y łączy jedno: są oparte na elektronice mocy, czyli na układach, które same sterują przebiegiem prądu. To ogromna zaleta z punktu widzenia sprawności i sterowalności, ale też źródło harmonicznych oraz zmiennego poboru mocy biernej. W praktyce oznacza to, że proste reguły z instalacji z samymi silnikami przestają wystarczać.

Według Tauron Dystrybucja nadmiar energii biernej pojemnościowej może podnosić napięcie, a to przy dużym nasłonecznieniu dodatkowo utrudnia pracę źródeł PV i może uruchamiać zabezpieczenia nadnapięciowe. To ważny sygnał dla prosumentów: nie zawsze chodzi o samą opłatę na fakturze. Czasem problemem jest stabilność pracy całego układu i ograniczenie oddawania energii czynnej do sieci.

Dlatego w obiektach z PV patrzę nie tylko na rachunek, ale też na punkt wspólnego przyłączenia i na to, jak falowniki reagują na wzrost napięcia. Jeżeli sieć lokalna jest „sztywna” i przyłącze ma dużą moc, sprawa bywa prosta. Jeśli jednak napięcie skacze, a obiekt ma jednocześnie bierną pojemnościową i indukcyjną, trzeba dobrać rozwiązanie znacznie ostrożniej niż w klasycznej hali produkcyjnej.

Właśnie z tego powodu nowoczesna kompensacja to nie tylko oszczędność, ale też element stabilizacji jakości energii. Po tej stronie pojawia się już pytanie o opłacalność, bo nie każda instalacja powinna od razu dostawać drogi układ aktywny.

Kiedy inwestycja się opłaca i od czego zacząć

Jeśli obiekt regularnie płaci za energię bierną albo ma wyraźny spadek współczynnika mocy w godzinach pracy, inwestycja zwykle ma sens. Eaton podaje, że dobrze zaprojektowany system kompensacji potrafi zwrócić się w mniej niż dwa lata, a przy większych opłatach za bierną zwrot bywa szybszy. To nie jest gwarancja dla każdego obiektu, ale dobry punkt odniesienia przy ocenie projektu.

W praktyce zwykle celuje się w okolice cos φ = 0,95, bo to daje już większość korzyści bez wchodzenia w ryzyko przekompensowania. Dla dużych odbiorców różnica jest bardzo konkretna: w materiałach jednego z producentów poprawa z poziomu 142 kVA do 105 kVA oznaczała 35% mniej mocy pozornej. Taki spadek nie tylko odciąża sieć, ale też zwiększa zapas na przyszłe urządzenia.

Gdybym miał rozpisać prostą ścieżkę startu, wyglądałaby tak:

1. Sprawdź ostatnie faktury i zobacz, czy pojawia się pozycja związana z energią bierną.
2. Zbierz dane o obciążeniu z co najmniej pełnego cyklu pracy obiektu, najlepiej także z godzin szczytu.
3. Oceń, czy dominują silniki, czy elektronika mocy, bo od tego zależy typ kompensacji.
4. Porównaj koszt opłat z kosztem urządzenia i montażu, zamiast patrzeć wyłącznie na cenę zakupu.
5. Po uruchomieniu sprawdź, czy system nie przeszedł w stronę przekompensowania w nocy lub przy małym obciążeniu.

Najlepsze projekty nie są spektakularne. Są po prostu dobrze dobrane do realnych warunków pracy, dzięki czemu instalacja przestaje przepalać budżet i działa spokojniej przez lata. Jeśli chcesz ograniczyć ryzyko błędu, zacznij od kilku liczb, a nie od samego katalogu urządzeń.

Zanim zamówisz projekt, sprawdź te trzy liczby

Na koniec zostawiam rzecz, która oszczędza najwięcej czasu: zanim ktoś dobierze układ kompensacji, przygotuj cos φ lub tg φ, profil obciążenia i udział harmonicznych. Te trzy dane mówią więcej niż ogólny opis typu „mamy duży pobór prądu”, bo pozwalają od razu odsiać rozwiązania przypadkowe od tych, które mają szansę zadziałać.

• Cos φ / tg φ - pokazuje, czy problemem jest sama moc bierna, czy również sposób jej rozliczania.
• Profil obciążenia - zdradza, czy instalacja pracuje stabilnie, czy skacze między zmianami i sezonami.
• Harmoniczne - decydują, czy wystarczy bateria kondensatorów, czy trzeba myśleć o filtrze z dławikami albo aktywnym.

Jeżeli masz te trzy informacje, projekt można dobrać do realnej pracy obiektu, a nie do zgadywanki. I właśnie wtedy kompensacja przestaje być technicznym dodatkiem, a staje się normalnym narzędziem obniżania kosztów i poprawy jakości energii.
