Pojemność kondensatora to jedna z tych wielkości, które wyglądają abstrakcyjnie tylko do momentu, gdy trzeba dobrać element do układu, policzyć ładunek albo ocenić, czy filtr zasilania faktycznie zadziała. Najkrócej mówiąc, wzór na pojemność kondensatora sprowadza się do relacji między zgromadzonym ładunkiem i napięciem, ale w praktyce liczy się też geometria okładek, rodzaj dielektryka i sposób łączenia elementów. Poniżej rozbieram temat na proste części i pokazuję, jak korzystać z tej zależności bez typowych pomyłek.
Najważniejsze liczby i zależności, które warto mieć pod ręką
- Pojemność opisuje zdolność kondensatora do gromadzenia ładunku przy danym napięciu.
- Podstawowy zapis to C = Q / U, a dla kondensatora płaskiego także C = ε0 · εr · S / d.
- Większa powierzchnia okładek i lepszy dielektryk zwiększają pojemność, a większa odległość między okładkami ją zmniejsza.
- Przy połączeniu równoległym pojemności się sumują, a przy szeregowym maleją.
- W realnym układzie trzeba jeszcze uwzględnić napięcie pracy, ESR, ESL, temperaturę i tolerancję.
Czym jest pojemność elektryczna
Ja zaczynam od najprostszej definicji: pojemność mówi, ile ładunku kondensator może zgromadzić przy określonej różnicy potencjałów. Zapisuje się ją jako C = Q / U, gdzie Q to ładunek na okładkach, a U to napięcie między nimi. Jednostką SI jest farad (F), ale w elektronice częściej pracuje się na µF, nF i pF, bo 1 farad to bardzo duża wartość jak na typowe zastosowania. Warto też pamiętać, że w idealnym kondensatorze ładunki na okładkach mają tę samą wartość, ale przeciwny znak, więc ładunek wypadkowy całego elementu jest równy zeru.
To rozróżnienie ma znaczenie praktyczne: pojemność nie jest tym samym co ładunek ani energia, a sam kondensator nie „produkuje” ładunku, tylko go magazynuje. Właśnie dlatego w następnym kroku przechodzę od definicji do zapisu dla konkretnego typu elementu.
Jak czytać wzór dla kondensatora płaskiego

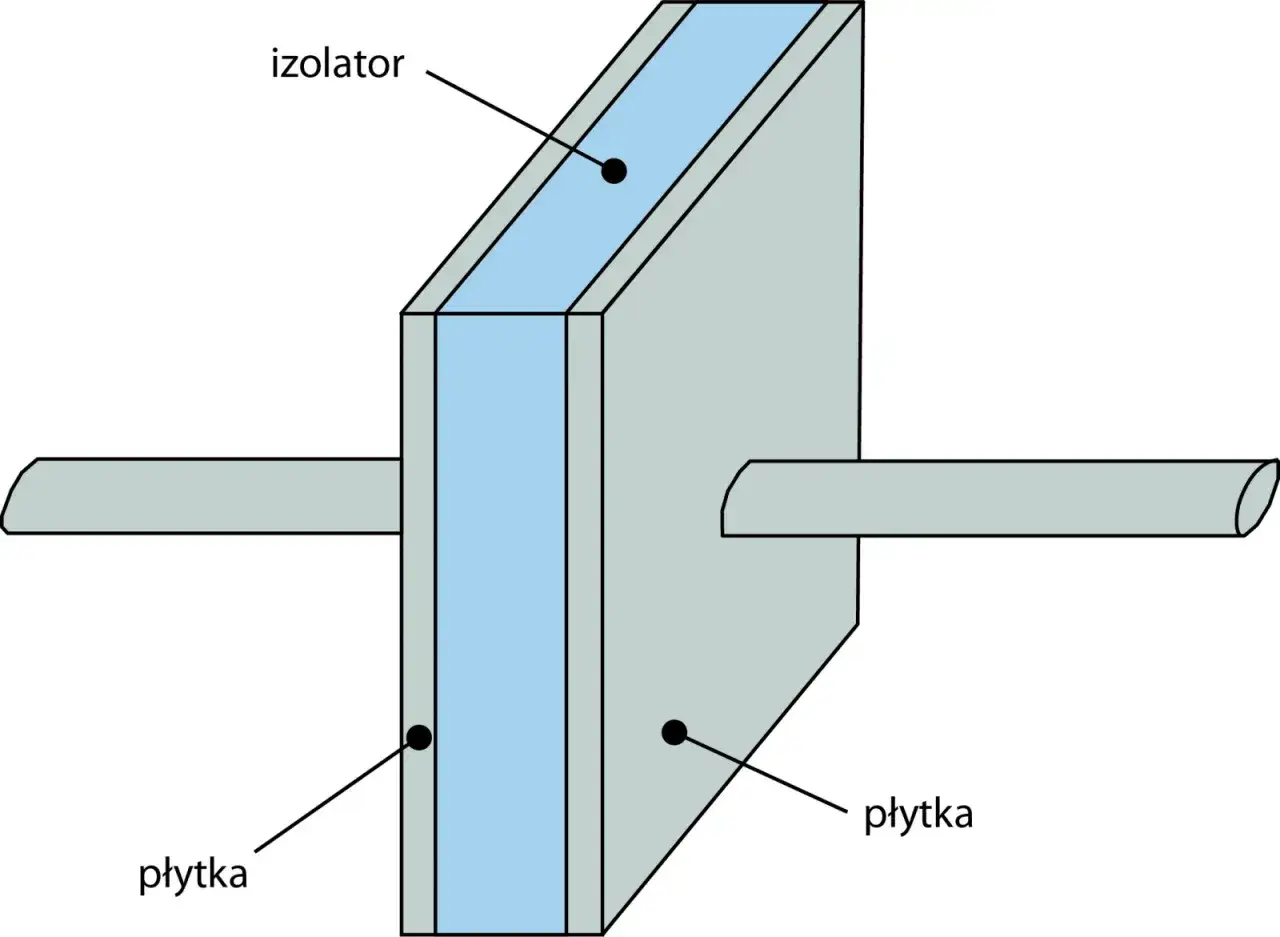

Dla kondensatora płaskiego w idealnym modelu zależność wygląda tak: C = ε0 · εr · S / d. To bardzo wygodny zapis, bo od razu pokazuje, z czego wynika pojemność: z pola powierzchni okładek, odległości między nimi i właściwości materiału pomiędzy okładkami. Dla próżni i w przybliżeniu dla powietrza przyjmuje się εr ≈ 1, a stała ε0 ma wartość około 8,85 × 10-12 F/m.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| C | pojemność kondensatora | F |
| Q | ładunek zgromadzony na okładkach | C |
| U | napięcie między okładkami | V |
| ε0 | przenikalność elektryczna próżni | F/m |
| εr | względna przenikalność elektryczna dielektryka | bezwymiarowa |
| S | pole powierzchni okładki | m2 |
| d | odległość między okładkami | m |
Ta postać od razu pokazuje, że o wyniku decydują trzy rzeczy: pole powierzchni, odległość i dielektryk. Im lepiej rozumiem te zależności, tym mniej zgaduję przy doborze elementu, a więcej wyciągam z samego modelu obliczeniowego.
Co najbardziej zmienia pojemność
W praktyce widzę trzy czynniki, które robią największą różnicę. Pierwszy to powierzchnia okładek - im większa, tym większa pojemność. Dlatego w realnych kondensatorach nie ma zwykle „dużych, płaskich płytek” w dosłownym sensie; folie są zwijane albo układane warstwowo, żeby zmieścić dużą powierzchnię w małej obudowie.
| Czynnik | Wpływ na pojemność | Co to znaczy w praktyce |
|---|---|---|
| Większa powierzchnia okładek | Pojemność rośnie | Łatwiej uzyskać większe C bez zmiany materiału |
| Większa odległość między okładkami | Pojemność maleje | Za to zwykle rośnie odporność na przebicie |
| Większa przenikalność dielektryka | Pojemność rośnie | Materiał wewnątrz kondensatora ma realny wpływ na wynik |
Drugi czynnik to odległość między okładkami. Gdy rośnie, pojemność spada, bo pole elektryczne rozkłada się na większej przestrzeni. Trzeci to dielektryk, czyli materiał pomiędzy okładkami. Jego względna przenikalność elektryczna potrafi wyraźnie podnieść pojemność, a w praktyce różnice między materiałami są bardzo duże. Dla porównania: powietrze ma wartość bliską 1, teflon około 2,1, papier około 3,5, szkło około 4,5, a woda znacznie wyższą - choć oczywiście nie jest typowym wypełnieniem kondensatora.
Jest tu jeszcze jedna ważna rzecz: idealny model nie uwzględnia efektów brzegowych ani strat, więc im bliżej jestem realnego projektu, tym bardziej patrzę na katalogowy element, a nie tylko na samą geometrię. Żeby zobaczyć to bez zgadywania, policzę teraz konkretny przykład.
Jak policzyć pojemność krok po kroku
Najprościej robię to w czterech krokach. Najpierw zamieniam wszystko do jednostek SI, potem podstawiam wartości do wzoru, a na końcu przeliczam wynik na wygodniejszą jednostkę. Tu właśnie najczęściej pojawiają się błędy, bo ktoś zostawia centymetry albo milimetry w miejscu, w którym powinny być metry.
- Zamień pole powierzchni na metry kwadratowe, a odległość na metry.
- Ustal wartość εr dla materiału między okładkami.
- Podstaw dane do wzoru C = ε0 · εr · S / d.
- Przelicz wynik na F, µF, nF albo pF, zależnie od skali.
Przykład: jeśli okładki mają powierzchnię 100 cm2, to po przeliczeniu daje to 0,01 m2. Jeżeli odległość między nimi wynosi 1 mm, czyli 0,001 m, a między okładkami jest powietrze, to wynik wyniesie około 8,85 × 10-11 F, czyli 88,5 pF. To dobry przykład skali: nawet dość duża geometrycznie konstrukcja daje wciąż niewielką pojemność. Gdybym wstawił dielektryk o większym εr, wynik wzrósłby proporcjonalnie do tej wartości.
Taki rachunek pokazuje też, dlaczego w projektowaniu kondensatorów powierzchnia i materiał są tak ważne. Gdy kondensatory łączę ze sobą, te same reguły dalej działają, tylko wynik trzeba liczyć nieco inaczej.
Jak łączenie kondensatorów zmienia wynik
W układach elektronicznych bardzo często nie używa się jednego dużego kondensatora, tylko kilka mniejszych. Wtedy liczy się połączenie szeregowe albo równoległe, bo od tego zależy pojemność zastępcza całego układu.
| Rodzaj połączenia | Wzór | Skutek | Typowe zastosowanie |
|---|---|---|---|
| Równoległe | Cz = C1 + C2 + ... | Pojemność rośnie, a napięcie na każdym elemencie jest takie samo | Filtrowanie zasilania, zwiększanie pojemności w jednym punkcie układu |
| Szeregowe | 1 / Cz = 1 / C1 + 1 / C2 + ... | Pojemność maleje, ale rośnie dopuszczalne napięcie całego zestawu | Układy wysokiego napięcia, budowanie zapasu napięciowego |
Prosty przykład dobrze to pokazuje: dwa kondensatory po 100 µF połączone równolegle dadzą 200 µF, a połączone szeregowo - tylko 50 µF. W praktyce to nie jest tylko matematyka. Połączenie równoległe poprawia zdolność filtracji i rozkład prądu tętnień, a szeregowe bywa użyteczne wtedy, gdy potrzebuję większej wytrzymałości napięciowej. Trzeba jednak pamiętać, że przy szeregu wchodzą w grę także problemy z wyrównaniem napięć na poszczególnych elementach.
Sama matematyka nie kończy jednak tematu, bo realny element ma jeszcze własne ograniczenia.
Kiedy sam wzór nie wystarcza
W idealnym modelu kondensator jest prosty. W praktyce już nie. Ja zawsze patrzę na kilka parametrów, które potrafią zmienić zachowanie układu bardziej niż sama nominalna pojemność.
| Parametr | Dlaczego jest ważny |
|---|---|
| ESR | To równoważna rezystancja szeregowa. Powoduje straty mocy i nagrzewanie elementu. |
| ESL | To równoważna indukcyjność szeregowa. Ogranicza skuteczność przy szybkich zmianach prądu. |
| Napięcie pracy | Element trzeba dobrać z zapasem, bo przekroczenie dopuszczalnego napięcia grozi uszkodzeniem. |
| Temperatura | Wpływa na pojemność, straty i żywotność, szczególnie w pracy ciągłej. |
| Tolerancja | Nominalna wartość z obudowy nie zawsze oznacza dokładnie tyle samo w rzeczywistym układzie. |
| Prąd upływu | Pokazuje, jak szybko kondensator traci zgromadzony ładunek. |
Do tego dochodzi jeszcze jedna praktyczna pułapka: niektóre kondensatory ceramiczne tracą część pojemności pod obciążeniem napięciowym. Dlatego w projekcie nie wystarcza mi sama wartość z nadruku. Patrzę też na charakterystykę materiału, częstotliwość pracy i warunki termiczne. To właśnie tutaj odróżnia się poprawne obliczenie od poprawnie działającego układu.
Właśnie dlatego temat wraca przy projektowaniu układów zasilania i instalacji PV.
Dlaczego to ważne w układach zasilania i fotowoltaice
W systemach zasilania, przetwornicach i falownikach kondensator nie jest dodatkiem, tylko elementem, który stabilizuje pracę całego układu. W instalacjach fotowoltaicznych szczególnie ważny bywa kondensator w obwodzie pośrednim DC, bo buforuje energię między stroną stałoprądową a przemiennikową, wygładza tętnienia i pomaga utrzymać stabilną szynę napięcia. Jeśli pojemność jest za mała, rosną tętnienia i obciążenie półprzewodników. Jeśli jest zbyt duża, rosną prądy rozruchowe, gabaryt i koszt.
W praktyce doboru nie robię więc na ślepo. Sprawdzam pojemność, ale obok niej także napięcie pracy, dopuszczalny prąd tętnień, ESR oraz temperaturę otoczenia. To szczególnie ważne w układach, które pracują długo i pod zmiennym obciążeniem, bo tam margines błędu szybko zamienia się w spadek sprawności albo awarię. Na koniec zbieram najważniejsze reguły w jedną, praktyczną listę.
Co zapamiętać, gdy liczysz pojemność do układu zasilania
Jeśli ten wzór na pojemność kondensatora ma ci służyć w projekcie, traktuj go jako punkt startowy, a nie pełną specyfikację elementu. Najpierw liczysz z definicji, potem sprawdzasz geometrię i dielektryk, a dopiero na końcu oceniasz, czy konkretny kondensator rzeczywiście nadaje się do układu.
- Zawsze licz w jednostkach SI, bo to usuwa większość prostych błędów.
- Nie myl pojemności z ładunkiem ani energią.
- W układach mocy nie ignoruj ESR, ESL i temperatury.
- Przy łączeniu równoległym zwiększasz pojemność, a przy szeregowym ograniczasz ją, ale podnosisz dopuszczalne napięcie zestawu.
Jeśli zapamiętasz te cztery zasady, łatwiej ocenisz zarówno prosty kondensator w układzie elektronicznym, jak i element pracujący w zasilaczu czy falowniku. W elektronice najwięcej błędów bierze się nie z samego rachunku, tylko z pominięcia warunków pracy elementu.
