Wyłącznik różnicowoprądowy - jak dobrać go do domu i fotowoltaiki?

Ochrona domowej instalacji nie kończy się na zwykłym bezpieczniku nadprądowym. To właśnie wyłącznik różnicowoprądowy odpowiada za szybkie odcięcie zasilania, gdy prąd zaczyna uciekać inną drogą niż powinien. Poniżej wyjaśniam, jak działa, czym różni się od klasycznego zabezpieczenia, jak dobrać go do domu i fotowoltaiki oraz jak sprawdzać, czy nadal spełnia swoją rolę.

Jak działa i co naprawdę wykrywa ochrona różnicowa

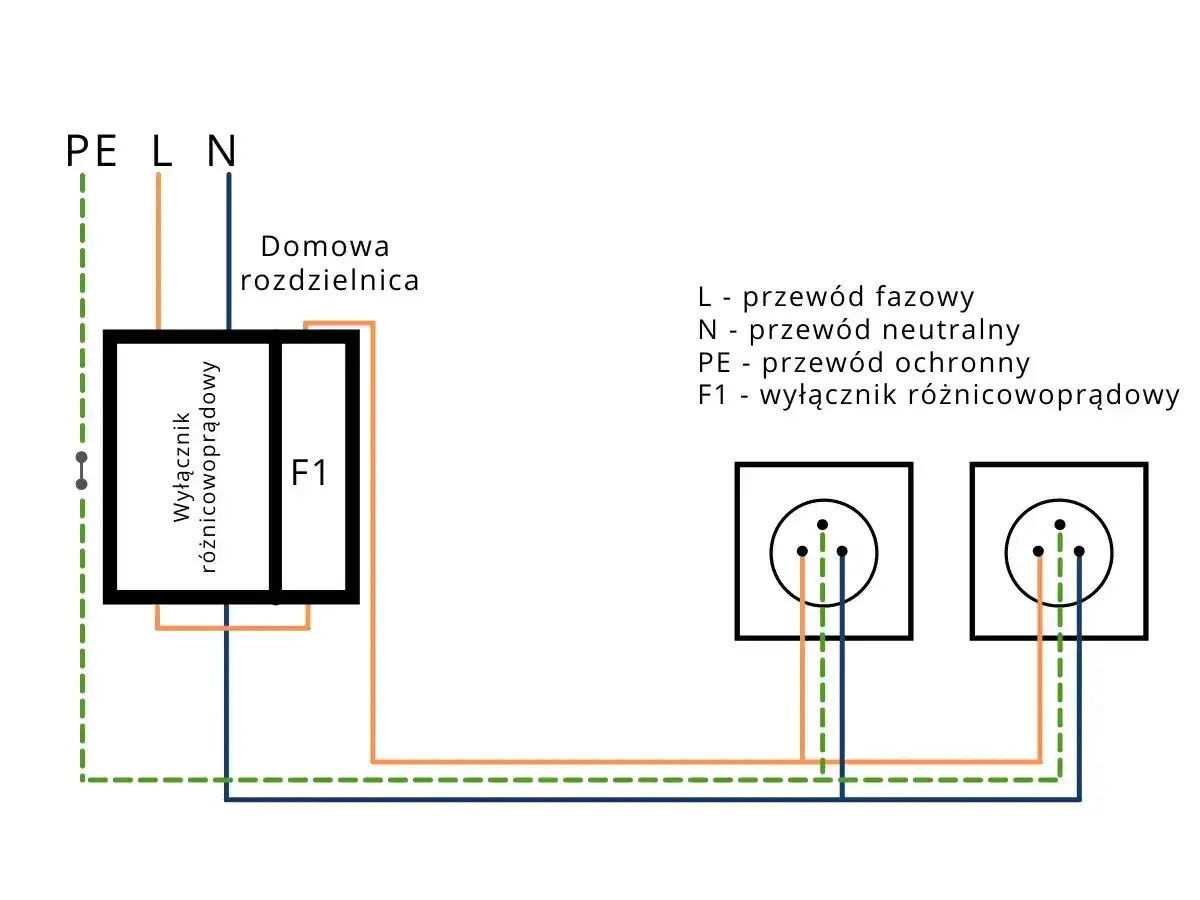

W praktyce cała zasada jest prostsza, niż sugeruje techniczna nazwa. Aparat porównuje prąd wpływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli część energii „ucieka” przez obudowę urządzenia, wilgoć, uszkodzoną izolację albo przez ciało człowieka do ziemi, pojawia się różnica i obwód zostaje odłączony.

W środku działa układ pomiarowy oparty na przekładniku sumującym. Dopóki suma prądów się zgadza, wszystko jest w porządku. Gdy pojawia się upływ, wyzwalacz mechaniczny odcina zasilanie bardzo szybko, zanim sytuacja przerodzi się w groźny porażeniowy kontakt lub przegrzanie izolacji.

Najważniejsze jest jednak to, czego to urządzenie nie mierzy. Ono nie „widzi” przeciążenia tak jak zabezpieczenie nadprądowe i nie zastępuje ochrony przed zwarciem. To rozróżnienie jest fundamentem całej instalacji, bo od niego zależy dobór pozostałych aparatów i bezpieczeństwo całego obwodu.

Właśnie dlatego następny krok to porównanie go z klasycznym bezpiecznikiem, bo te dwa elementy często są ze sobą mylone.

Dlaczego to nie jest zwykły bezpiecznik

W mowie potocznej wiele osób wrzuca do jednego worka „bezpiecznik”, „eska” i różnicówkę. To wygodne, ale technicznie mylące. Zabezpieczenie nadprądowe chroni przewody i urządzenia przed przeciążeniem oraz zwarciem. Różnicówka chroni przede wszystkim ludzi i ogranicza skutki upływu prądu do ziemi.

To oznacza, że oba aparaty pracują razem, a nie zamiast siebie. W nowoczesnej rozdzielnicy zwykle potrzebujesz jednocześnie ochrony nadprądowej i różnicowej. Jeśli chcesz połączyć obie funkcje w jednym module, szukasz RCBO, czyli aparatu łączącego wyzwalanie nadprądowe i różnicowe.

• Bezpiecznik nadprądowy wyłącza obwód przy przeciążeniu lub zwarciu.
• RCD wyłącza obwód, gdy pojawi się prąd upływu przekraczający ustawiony próg.
• RCBO łączy obie funkcje w jednym urządzeniu.

To rozróżnienie ma praktyczne znaczenie także przy awariach. Jeśli wyłącza się tylko różnicówka, problem zwykle dotyczy upływu, wilgoci albo błędnego połączenia neutralnych. Jeśli zadziała zabezpieczenie nadprądowe, podejrzenie pada raczej na przeciążenie lub zwarcie. Dzięki temu szybciej zawężasz źródło kłopotu i nie wymieniasz części na ślepo.

Skoro już widać różnicę, pozostaje dobrać właściwy wariant do konkretnego obwodu.

Jak dobrać typ i czułość do instalacji

Ja zawsze zaczynam od dwóch pytań: co ma chronić dany obwód i jakie urządzenia już w nim pracują. Inaczej dobiera się zabezpieczenie do łazienki i gniazd ogrodowych, a inaczej do falownika PV, ładowarki samochodu elektrycznego czy zasilacza awaryjnego. Tu nie ma jednego uniwersalnego modelu.

W praktyce w domach najczęściej spotkasz dziś typ A. Typ AC bywa jeszcze obecny w starszych rozdzielnicach, ale przy współczesnej elektronice traktuję go ostrożnie, bo coraz częściej nie jest najlepszym wyborem. Jeżeli obwód obsługuje nowoczesne urządzenia, filtrację EMI, falowniki albo prostowniki, typ A daje po prostu większy margines bezpieczeństwa.

Drugi parametr to czułość, czyli wartość IΔn podawana w miliamperach. 30 mA stosuje się najczęściej jako dodatkową ochronę ludzi. 100 mA i 300 mA pojawiają się częściej tam, gdzie chodzi o ochronę przeciwpożarową lub selektywność, czyli opóźnione zadziałanie głównego aparatu tak, by najpierw wyłączył się obwód niżej położony w instalacji.

Jeśli instalacja ma więcej niż jedną fazę, dobierz też liczbę biegunów. W praktyce obwód jednofazowy zwykle obsługuje aparat 2-polowy, a trójfazowy 4-polowy. To drobiazg, który często umyka przy zakupie, a później kończy się przeróbką rozdzielnicy.

Dobór ma największe znaczenie tam, gdzie w grę wchodzą urządzenia z elektroniką, PV i ładowanie auta.

Gdzie ma największy sens w domu, firmie i instalacji PV

W typowym domu nie szukałbym ochrony różnicowej „wszędzie po równo”, tylko tam, gdzie ryzyko jest realne. Najwięcej sensu ma w obwodach gniazdowych, łazienkach, pralniach, kuchniach, gniazdach zewnętrznych i w miejscach narażonych na wilgoć. To właśnie tam awarie izolacji i kontakt z obudową sprzętu są najbardziej prawdopodobne.

• Łazienka i pralnia - wilgoć zwiększa ryzyko upływów i porażenia.
• Kuchnia - dużo urządzeń jednocześnie, często z elektroniką i filtrami.
• Ogród i taras - kosiarki, myjki, przedłużacze, gniazda zewnętrzne.
• Warsztat i garaż - elektronarzędzia, metalowe obudowy, większe obciążenia.
• Fotowoltaika, wallbox, UPS - tutaj szczególnie ważny jest typ aparatu i ewentualna składowa DC.

Przy fotowoltaice i ładowaniu samochodu elektrycznego nie zakładam z góry jednego rozwiązania. Część falowników i ładowarek ma własne zabezpieczenia lub detekcję prądu stałego, która pozwala zastosować typ A. Inne układy wymagają typu B albo osobnej ochrony przed składową 6 mA DC. Dlatego zawsze patrzę najpierw w dokumentację konkretnego urządzenia, a dopiero potem w rozdzielnicę.

To samo dotyczy firm i większych instalacji. Im więcej elektroniki, zasilaczy impulsowych i urządzeń z napędami, tym większa szansa na sumowanie się drobnych upływów. Wtedy nie chodzi już wyłącznie o bezpieczeństwo ludzi, ale też o to, żeby instalacja nie wyłączała się bez powodu.

Nawet dobrze dobrane zabezpieczenie wymaga jednak regularnej kontroli.

Jak testować, żeby nie ufać tylko dźwigni

Przycisk TEST nie jest ozdobą. To prosty sposób, by sprawdzić, czy mechanizm wyzwalający nadal działa i czy aparat reaguje na sztucznie wygenerowany upływ. Ja traktuję taki test jak podstawowy nawyk eksploatacyjny, a nie formalność, którą można odkładać bez końca.

1. Naciśnij przycisk testowy na aparacie.
2. Sprawdź, czy dźwignia natychmiast zadziała i odetnie zasilanie.
3. Po teście przywróć aparat do pozycji załączonej.
4. Jeśli nie reaguje, nie uznawaj go za sprawny tylko dlatego, że „jeszcze nic się nie stało”.

Ważny niuans: test przyciskiem nie zastępuje pełnego pomiaru instalacji. On potwierdza głównie, że mechanizm wyzwalający i sam tor testowy funkcjonują. Pełny pomiar czasu i prądu zadziałania robi się odpowiednim miernikiem podczas przeglądu instalacji.

W warunkach domowych sensowny rytm to regularne sprawdzanie przyciskiem, a w trudniejszym środowisku, na przykład przy wilgoci, kurzu albo korozji, kontrola powinna być jeszcze częstsza. Jeśli aparat nie chce się załączyć po teście albo wyzwala się bez wyraźnej przyczyny, nie zgaduję na własną rękę. Najpierw szukam źródła upływu, a dopiero potem rozważam wymianę.

Przy modernizacji starej rozdzielnicy najwięcej problemów robią detale montażowe, nie sam sprzęt.

Najczęstsze błędy przy montażu i modernizacji starej instalacji

Najgorszy błąd, jaki widzę, to traktowanie różnicówki jak magicznego ulepszacza do każdej instalacji. Sama wymiana aparatu nic nie da, jeśli w rozdzielnicy są błędy w przewodach neutralnych, stary układ TN-C bez właściwej modernizacji albo źle rozdzielone obwody. Wtedy urządzenie zaczyna wybijać losowo i użytkownik uznaje, że „znowu coś jest nie tak z tym zabezpieczeniem”.

• Łączenie kilku obwodów z jednym przewodem neutralnym za różnymi aparatami.
• Montaż bez wcześniejszego uporządkowania przewodu PEN w starej instalacji.
• Wybór zbyt starego typu AC tam, gdzie w obwodzie pracuje nowoczesna elektronika.
• Bagatelizowanie wilgoci, uszkodzonych przewodów i upływów w sprzęcie AGD.
• Brak podziału na osobne obwody tam, gdzie jedna awaria nie powinna wyłączać całego domu.

W starych instalacjach szczególnie uważam na układ z przewodem PEN. Jeśli instalacja nie została poprawnie zmodernizowana, sam montaż aparatu różnicowego nie rozwiązuje problemu, a czasem wprowadza dodatkowe ryzyko. W takiej sytuacji rozsądniej najpierw uporządkować układ sieci i dopiero potem projektować ochronę.

Praktyczny wniosek jest prosty: jeżeli zabezpieczenie wyzwala się często, nie zaczynam od wymiany na „mocniejsze”. Najpierw sprawdzam, czy nie ma uszkodzonego odbiornika, wspólnego neutralnego, zawilgoconego obwodu albo źle dobranego typu do elektroniki. To zwykle oszczędza i czas, i pieniądze.

Co sprawdzić przed modernizacją rozdzielnicy

Jeśli chcesz podejść do tematu rozsądnie, zacznij od dwóch rzeczy: listy obwodów i listy urządzeń o największym poborze oraz największej wrażliwości na rodzaj zabezpieczenia. Dla mnie to punkt wyjścia do każdej modernizacji, zwłaszcza gdy w domu działa fotowoltaika, klimatyzacja, pompa ciepła albo ładowarka samochodu.

Potem sprawdź, czy każda grupa obwodów ma logiczny podział, czy neutralne nie są mieszane między różnymi aparatami i czy zastosowany typ odpowiada rzeczywistemu charakterowi obciążenia. W wielu przypadkach lepszy efekt daje poprawnie zaprojektowany układ kilku obwodów niż jeden „uniwersalny” aparat dla wszystkiego.

Jeżeli masz wątpliwości, potraktuj je serio. W ochronie przeciwporażeniowej nie chodzi o to, żeby urządzenie wyglądało nowocześnie, tylko żeby reagowało wtedy, gdy naprawdę trzeba. A to zależy od doboru, montażu i regularnej kontroli tak samo mocno, jak od samej marki czy ceny aparatu.
